SolidWorks >> Modelowanie części >> Problem przecięcia

Autor	Wypowiedź
Piotr Błachut
2017-01-19, 19:00 Pomógł 0 raz(y).	Witam jak uniknąć takiego przecięcia przy szyku liniowym


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2017-01-19, 21:07 Pomógł 405 raz(y).	W pierwszym poście zdaje się przez jakiś błąd nie dodają się obrazki. Musisz spróbować dodać w odpowiedzi na swoje pytanie lub w edycji posta bo inaczej nie wiadomo o co chodzi.


Piotr Błachut

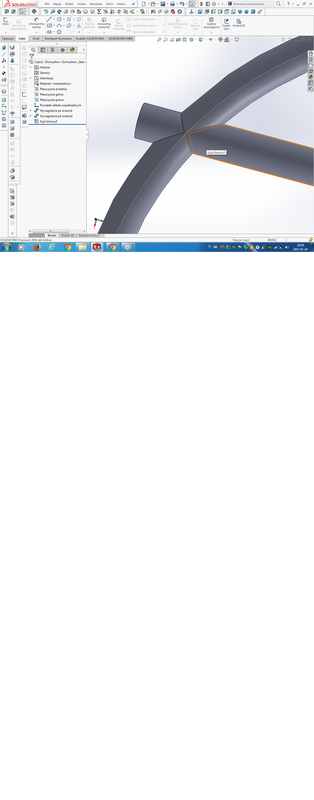

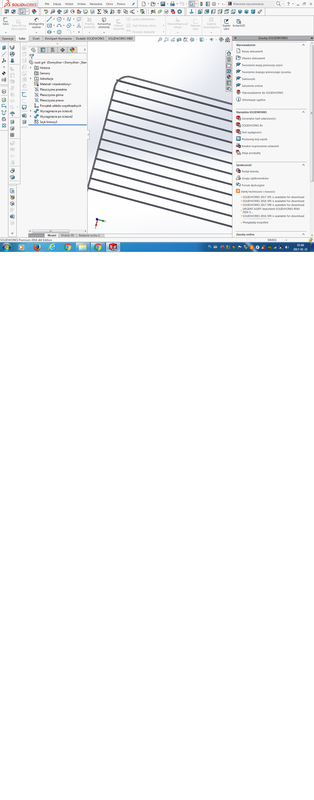

2017-01-21, 07:45 Pomógł 0 raz(y).	oto zdjecie


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2017-01-21, 15:46 Pomógł 405 raz(y).	Wszystko zależy od techniki wykonania. Jeżeli pręt nie jest wyciągany do następnej, to generalnie zawsze taki fragment będzie wystawał. Klikasz prawym myszy Usuń ścianę (trzeba rozwinąć menu) i dalej Usuń i załataj - zaznaczając ścianę cylindryczną oraz końcową płaską (tego fragmentu).
