SolidWorks >> Modelowanie części >> Modelowanie sfery
Autor Wypowiedź
piping
2017-02-13, 19:41
Pomógł 0 raz(y).
Dzień dobry,

Jak zamodelować dziurkę w metalu mającą kształt sfery ? Taką reprezentację pęcherza gazowego.

Z góry dziękuję

CSWP, CSWE, CSWI Instruktor SolidWorks
2017-02-13, 20:55
Pomógł 316 raz(y).
W części można wyciąć przez obrót połową okręgu albo wyciąć sferą (powierzchniowo) albo odjąć obiekty operacją Boole'a lub odciśnięciem. Sam obiekt może być narysowany gdziekolwiek i przeniesiony za pomocą przenieś/kopiuj.

...
2017-02-14, 08:36
Pomógł 38 raz(y).

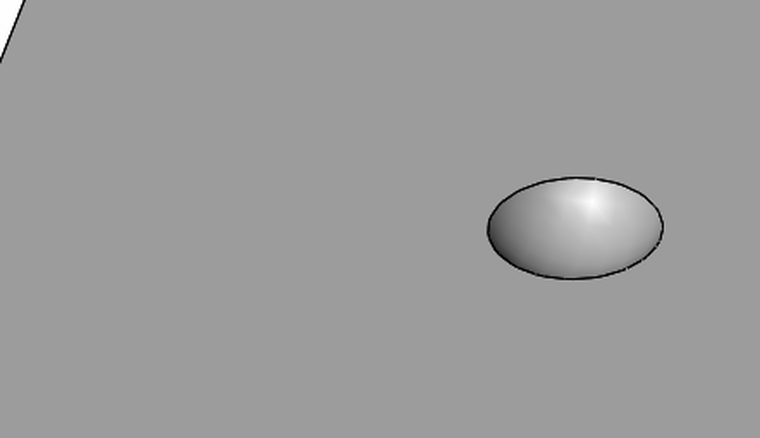

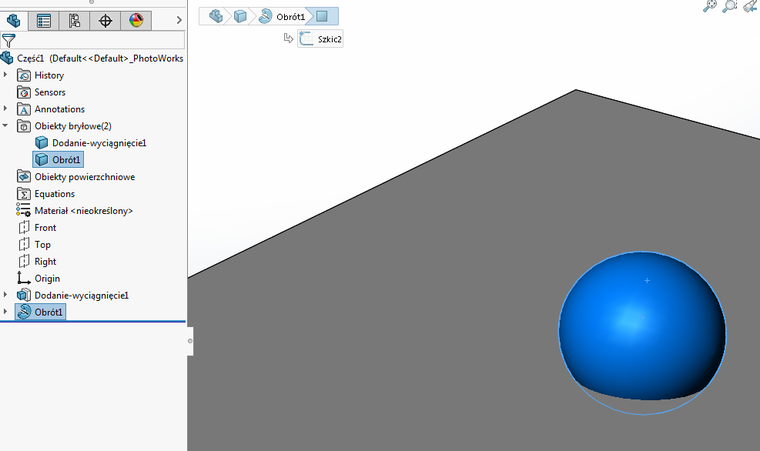

Najlepiej jak 2 bryły zrobisz:

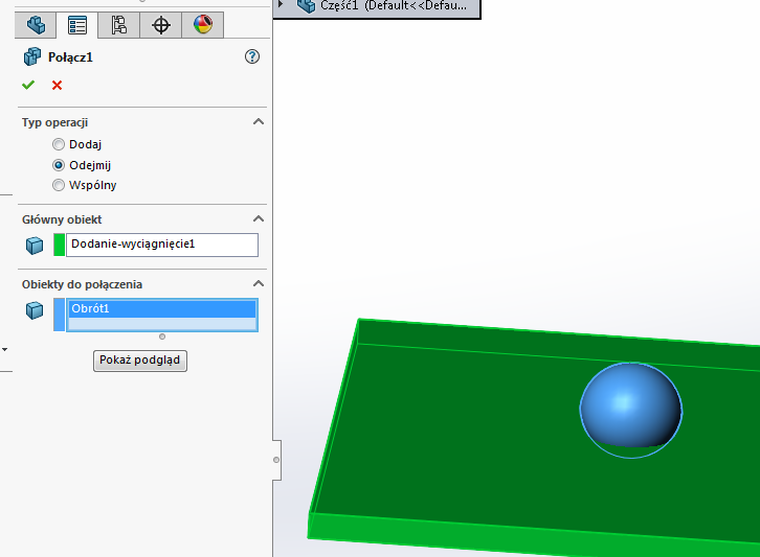

i odejmiesz jedną od drugiej:

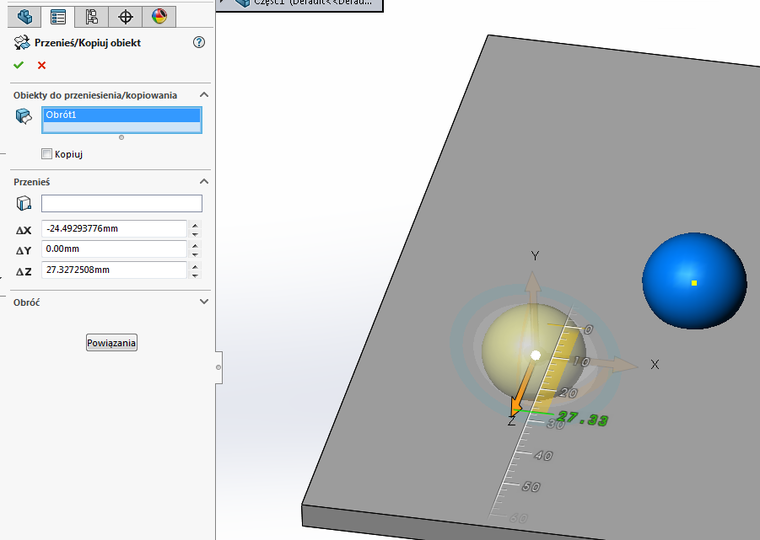

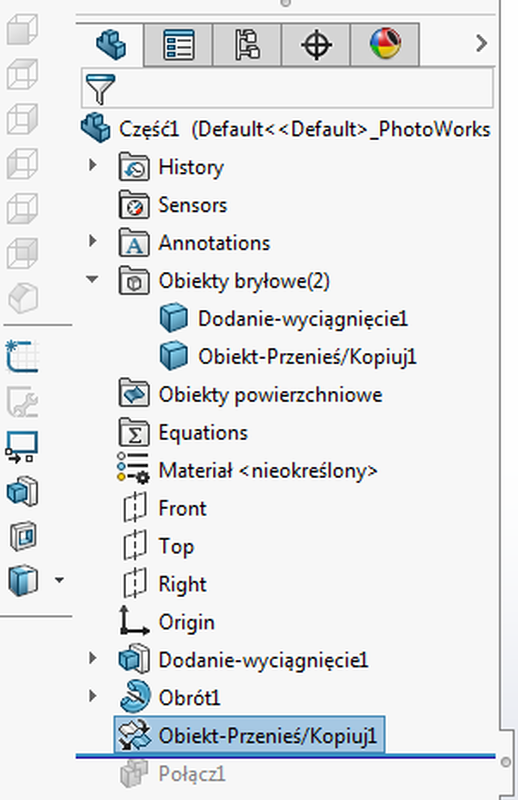

Potem jak chcesz zmienić położenie bąbla to suwak w drzewku operacji przesuń przed operację połączenia (odjęcia) brył i wykorzystaj wstaw/operacje/przenieś-kopiuj









2017-02-15, 14:33
Pomógł 0 raz(y).
Kurczę, sprytna metoda. Tydzień bym myślał i bym nie wymyślił. Dzięki za trud włożony we wrzucenie screenów na forum.

piping
2017-02-19, 18:30
Pomógł 0 raz(y).
Bardzo dziękuję Kolegom.
