SolidWorks >> Modelowanie części >> Problem z relacjami

Autor	Wypowiedź
Grzegorz Trela

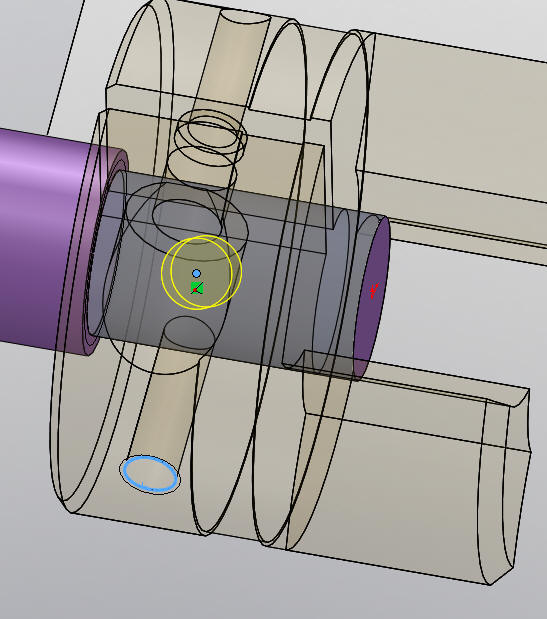

- 2011-08-14, 15:25 Pomógł 0 raz(y).	piasta osadzona na wałku, edytuję wałek aby wykonać otwór /kreator otworów/ pod już istniejący otwór w piaście. Nie wiem czy jest to związane z tym że otwór wykonywany jest na powierzchni walcowej a nie płaskiej, ale nie mogę nadać relacji współosiowości, z powierzchnią płaską nigdy nie miałem roblemu


Paweł Kęska
Certifikowany Instruktor SolidWorks® 2011-08-14, 21:02 Pomógł 101 raz(y).	Pytanie, co od czego zależy... Ale zakładając, że jest jak w przykładzie, narysuj linię pomocniczą szkicem 3D w osi otworu dodając relację koncentrycznie, a dla punktu (który jest również szkicem 3D) środka otworu dodaj relację współnie z tą linią, drugą relacją powinno być na powierzchni (dodana z automatu). Jedna uwaga, dla szkicu 3D koncentryczność zaznaczamy nie z krawędzią lecz ze ścianą cylindryczną!
