MacroSolid - darmowe makra

Michał Karpiuk Michał Karpiuk
27 2012

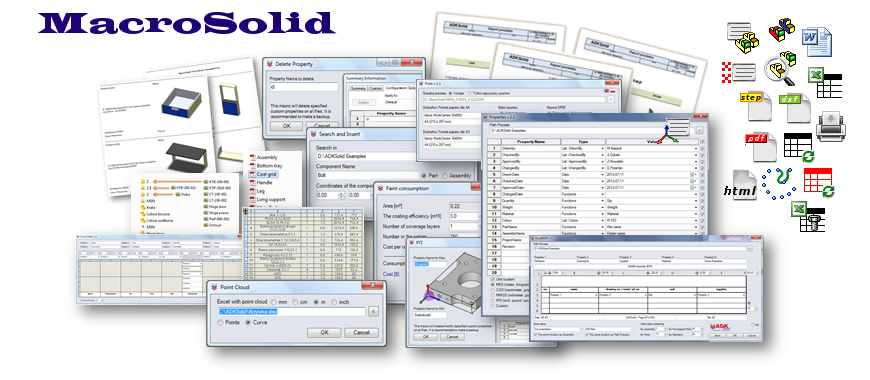

ADKSolid udostępnia dodatek MacroSolid, w którym zostały zebrane najciekawsze, autorskie makra firmy - automatyzujące prace w SolidWorks. Większość z nich udostępniona jest za darmo. Są to rozwiązania, gotowe do użytku, niemniej istnieje również możliwość dostosowania ich przez firmę ADKSolid do indywidualnych potrzeb każdego Klienta. W wersji 2.0.0 dodatek zawiera następujące makra:
  • DXF
  • DWG->PDF
  • Html Report - free
  • SheetTable - free
  • XYZ - free
  • Delete Property - free
  • Search and Insert - free
Makro DXF - pozwala automatycznie wygenerować pliki dxf z operacji rozłożenia dla wszystkich części złożenia z blachy.


Makro DRW->PDF - pozwala automatycznie wygenerować pliki pdf z rysunków 2D (*.drw) wszystkich części złożenia. Pliki zapisywane są w folderze "Dokumentacja" w tym samym miejscu na dysku co złożenie.
Makro Html Report - pozwala wygenerować raport/zestawianie BOM komponentów złożenia w formacie html.
Makro SheetTable - pozwala wygenerować tabelę rysunku 2D złożenia zawierającą informacje o części z blachy.

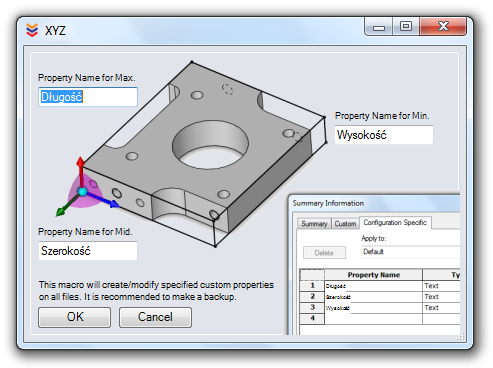

Makro XYZ pobiera a następnie wpisuje we właściwościach pliku (specyficznych dla konfiguracji) wymiary gabarytowe części. Jak to działa? Makro wpisuje część w sześcian a następnie ściąga (równolegle do układu współrzędnych) wymiary gabarytowe: Max, Mid i Min. Wartości te zostają wpisane we właściwościach specyficznych dla konfiguracji z odpowiednimi etykietami (Nazwami właściwości), które definiowane są przez użytkownika w okienku wywoływanym podczas uruchomiania makra.

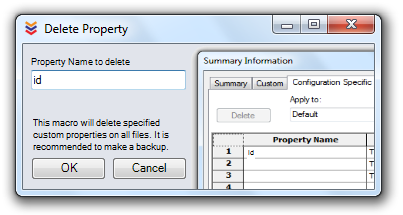

Makro Delete Property usuwa wybraną przez użytkownika właściwość specyficzną dla konfiguracji. Makro działa z dokumentem złożenia, dzięki czemu wprowadzając "Nazwę właściwości" w okienku makra usuwane są właściwości we wszystkich częściach aktywnego złożenia.

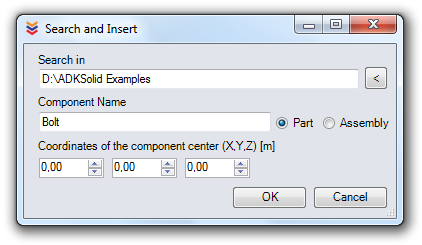

Makro Search and Insert umożliwia wyszukanie pliku (komponentu) we wskazanej lokalizacji na dysku i wstawienie go do aktywnego złożenia.


ADKSolid zaprasza:
Kanał YouTube Facebook

Blog
ADKSolid
Tagi: makra, dodatki, automatyzacja SolidWorks
Źródło: www.adksolid.com
