MacroSolid - makra do SolidWorks

Michał Karpiuk Michał Karpiuk
27 2013
Firma ADKSolid udostępnia czasową wersję MacroSolid v3.18 - dodatek grupujący zarówno płatne jak i darmowe makra do SolidWorks. Zamów i sprawdź działanie a następnie zdecyduj o zakupie.
Formularz zamówienia

MacroSolid to dodatek, w którym zostały zgrupowane najciekawsze makra firmy ADKSolid. Wśród nich można zleźć makra, które automatyzują proces generowania plików z nazwą zdefiniowaną przez użytkownika (np. DXF, DRW, PDF) jak i makra, które skracają czas niezbędny do opracowania dokumentacji projektu (np. Properties, Print).
  • Makra zostały zaprojektowane tak, aby spełniały oczekiwania nawet najbardziej wymagających Klientów.
  • Większość z nich działa zarówno z aktywnym dokumentem SolidWorks jak i z dokumentami (plikami), które znajdują się w wybranym przez użytkownika folderze na dysku komputera.
  • MacroSolid posiada szereg makr, których zadaniem jest generowanie plików z możliwością zaplanowania ich nazwy.
  • MacroSolid umożliwia pomijanie tych komponentów, które posiadają w swojej nazwie słowa kluczowe oraz komponentów, które znajdują się w wybranym folderze drzewa struktury złożenia lub wybranym folderze na dysku komputera.
  • Makra działają w środowisku SolidWorks® Enterprise PDM – po uprzednim jego skonfigurowaniu.
  • Kolejne wersje makr wzbogacane są o dodatkowe funkcjonalności, na które wskazują użytkownicy MacroSolid. Proponowane rozwiązania dodatkowo mogą zostać dostosowane indywidualnie do potrzeb każdego Klienta.
  • Liczba makr wchodzących w skład MacroSolid systematycznie rośnie.
W wersji 3.18 dodatek zawiera następujące makra:

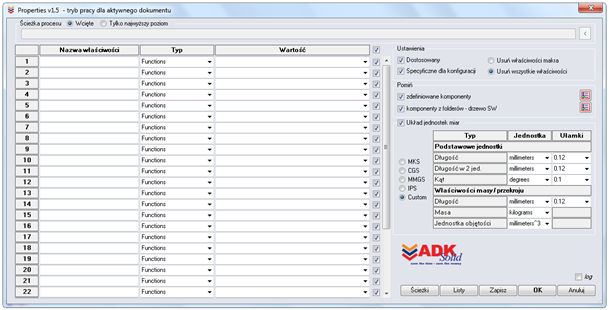

Makro PROPERTIES - makro umożliwia definiowanie, usuwanie oraz nadpisywanie właściwości dostosowanych oraz specyficznych dla konfiguracji.

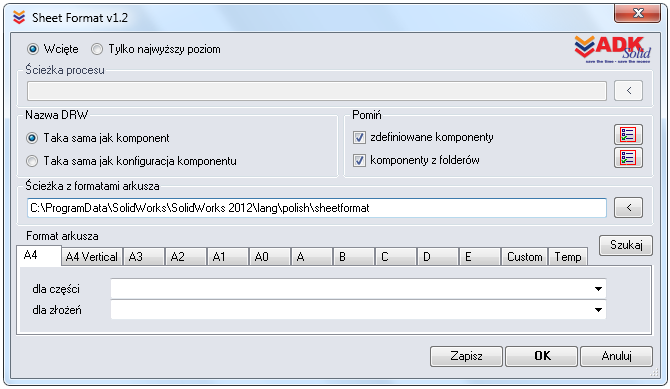

Makro SHEET FORMAT – makro umożliwia podmianę arkuszy rysunków 2D aktywnego modelu złożenia lub rysunków 2D znajdujących się w wybranym przez użytkownika folderze na dysku komputera. Podmiana arkuszy odbywa się w zależności od formatu aktywnego arkusza oraz rodzaju komponentu.
Makro EXCELBOM - makro umożliwia automatyczne generowanie pliku Excel, który może posłużyć jako Lista materiałów tzw. BOM. Makro charakteryzuje się dużą elastycznością pod względem zarówno danych zamieszczanych w pliku Excel jak i samego wyglądu tabelki.

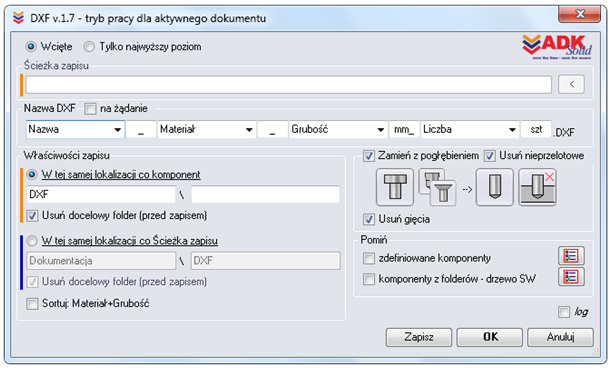

Makro DXF - pozwala automatycznie wygenerować pliki DXF z operacji rozłożenia dla wszystkich części aktywnego złożenia lub części znajdujących się w wybranym folderze na dysku komputera.

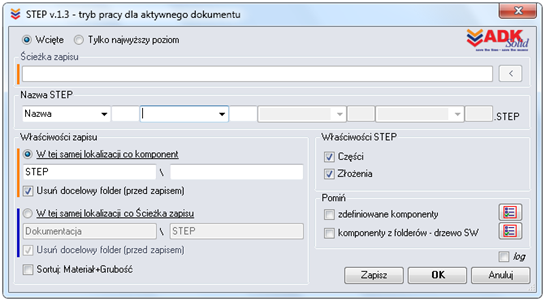

Makro STEP - pozwala automatycznie wygenerować pliki STEP ze wszystkich komponentów aktywnego złożenia lub komponentów znajdujących się w wybranym folderze na dysku komputera.

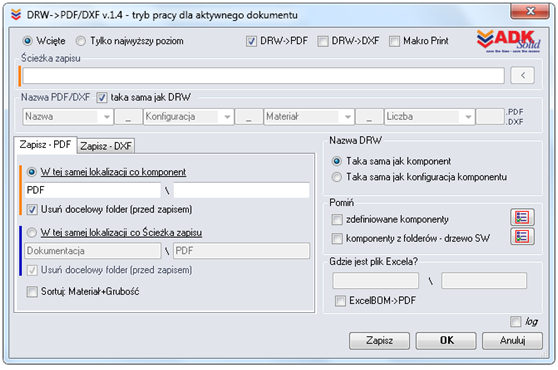

Makro DRW->PDF/DXF - pozwala wygenerować pliki PDF oraz DXF z rysunków 2D (DRW) wszystkich części aktywnego złożenia lub rysunków znajdującym się w wybranym folderze na dysku komputera.

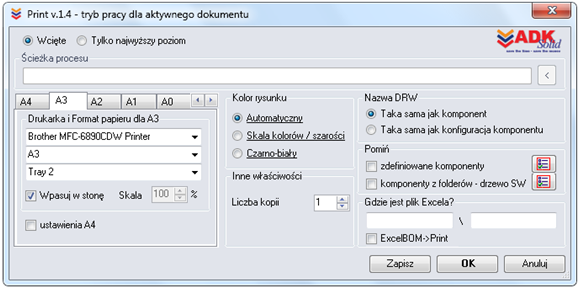

Makro PRINT – makro umożliwiające drukowanie wszystkich rysunków 2D aktywnego modelu złożenia lub rysunków znajdujących się w wybranym folderze na dysku komputera.

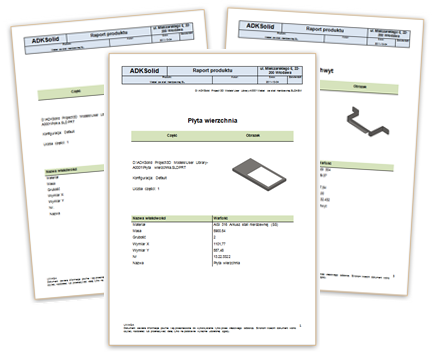

Makro Word Report pozwala wygenerować raport/zestawianie części złożenia w formacie MS Word®. Raport wyświetla następujące informacje/elementy:
  • ścieżka do pliku/komponentu;
  • ilość części w złożeniu;
  • zdjęcie komponentu;
  • wszystkie istniejące właściwości pliku Specyficzne dla konfiguracji.
Makro CustomTable - makro do generowania tabelki ogólnej rysunku części i złożenia. Makro umożliwia:
  • przypisanie kolumnom A, B, C, D, E, G, H dowolnych właściwości dostosowanych komponentu,
  • przypisanie kolumnie F trzech właściwości dostosowanych komponentu,
  • zdefiniowanie szerokości oraz wielkości czcionki każdej kolumnie,
  • dodanie dodatkowego wiersza (trzech wierszy nad wierszem z nazwami kolumn) przeznaczonego dla złożenia głównego.
Makro Delete Property usuwa wybraną przez użytkownika właściwość specyficzną dla konfiguracji. Makro działa z dokumentem złożenia, dzięki czemu wprowadzając "Nazwę właściwości" w okienku makra usuwane są właściwości we wszystkich częściach aktywnego złożenia.
Makro XYZ pobiera a następnie wpisuje we właściwościach pliku (specyficznych dla konfiguracji) wymiary gabarytowe części.
Jak to działa? Makro wpisuje część w sześcian a następnie ściąga (równolegle do układu współrzędnych) wymiary gabarytowe: Max, Mid i Min. Wartości te zostają wpisane we właściwościach specyficznych dla konfiguracji z odpowiednimi etykietami (Nazwami właściwości), które definiowane są przez użytkownika w okienku wywoływanym podczas uruchomiania makra.
Makro Search and Insert umożliwia wyszukanie pliku (komponentu) we wskazanej lokalizacji na dysku i wstawienie go do aktywnego złożenia.

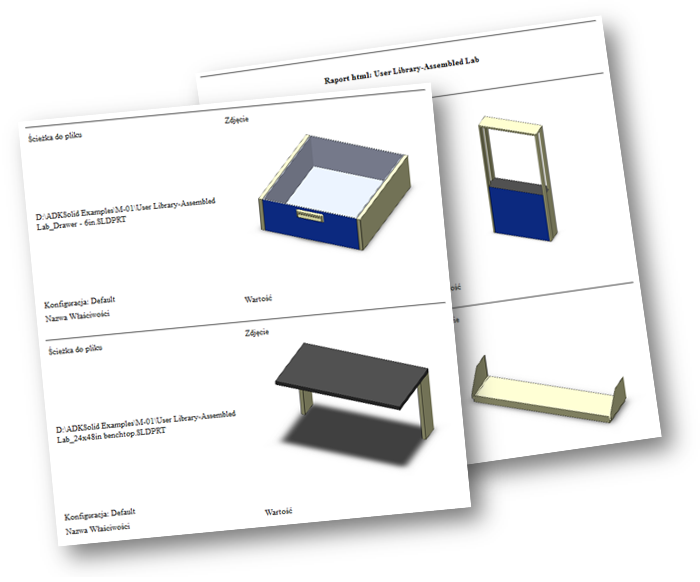

Makro Html Report - pozwala wygenerować raport/zestawianie BOM komponentów złożenia w formacie html. Raport wyświetla następujące informacje/elementy:
  • ścieżka do pliku/komponentu;
  • zdjęcie komponentu;
  • wszystkie istniejące właściwości pliku/komponentu - specyficzne dla konfiguracji.

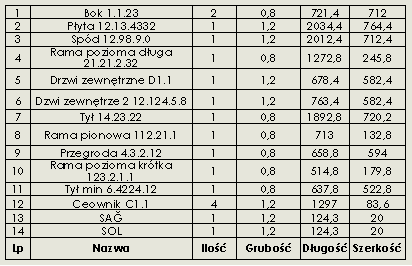

Makro SheetTable - pozwala wygenerować tabelę rysunku 2D złożenia zawierającą informacje o części z blachy m.in:
  • nazwę części,
  • liczbę części,
  • grubość,
  • szerokość,
  • długość.

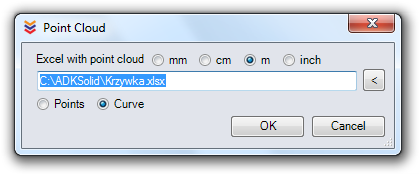

Makro Point Cloud pozwala na:
  • wczytanie chmury punktów bezpośrednio z pliku Excela do szkicu 3D
  • generowanie krzywej na podstawie współrzędnych punktów zawartych w pliku Excela
Udogodnienia?
  • nie musisz zamieniać "." na "," w pliku Excela,
  • nie musisz zamieniać jednostek w pliku Excela,
  • nie musisz mieć SolidWorks Premium.

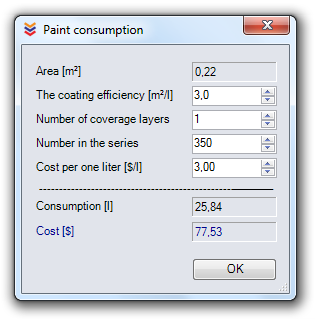

Makro Paint pomaga wyliczy na podstawie zdefiniowanej przez Użytkownika teoretycznej wydajności zużycie środka (materiału) nakładanego na powierzchnie projektowanych wyrobów: farby, lakieru, emalii, gruntu, powłok ochronnych itp.

Więcej na stronie producenta: www.adksolid.com
Tagi: Makra, SolidWorks, ADKSolid, DXF, PDF, DRW, Print
Źródło: www.adksolid.com
