Makro Properties – zautomatyzowane definiowanie właściwości w SOLIDWORKS

Makro Properties - makro umożliwia definiowanie, usuwanie oraz nadpisywanie właściwości dostosowanych oraz specyficznych dla konfiguracji. Działa z aktywną częścią, wszystkimi komponentami aktywnego złożenia lub tymi zaznaczonymi w drzewie struktury komponentów złożenia jak i wszystkimi komponentami będącymi w wybranym folderze na dysku komputera.

Nazwa pliku, Numerowanie, Materiał, Masa	Aktywny dokument, Złożenie	Liczba części, Zaprojektował, Sprawdził
BLACHY - długość, szerokość, grubość, OPIS	PROFILE - Długość, Opis	Kopiowanie właściwości materiału



W wersji MacroSolid v5 makro Properties zostało wyposażone w szereg funkcji automatycznie przypisujących właściwości komponentom.

1.
   Funkcja File name – funkcja automatycznie wpisująca do właściwości nazwę pliku.


2.
   Funkcja Weight – funkcja automatycznie wpisująca do właściwości masę z wykorzystaniem formuły „SW-Mass”.


3.
   Funkcja Material – funkcja automatycznie wpisująca do właściwości przypisany materiał z wykorzystaniem formuły „SW-Material”.


4.
   Funkcja Qty. – funkcja przeliczająca i wpisująca do właściwości komponentu liczbę wystąpień w aktywnym dokumencie, z którym pracowało makro Properties.


5.
   Funkcja Folder name – funkcja wpisująca do właściwości komponentu nazwę folderu (nie ścieżkę) na dysku komputera, w którym dany plik/komponent znajduje się.


6.

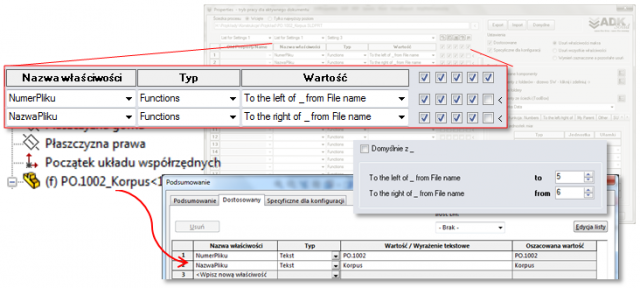

   Funkcja To the left/right of File name – funkcja zapisująca do właściwości fragment tekstu (nazwy pliku) na lewo od podkręślenia „_” oraz na prawo.

Po odznaczeniu opcji „Domyślne z _” można precyzyjnie określić ile znaków ma być pobieranych od lewej strony w przypadku funkcji „na lewo od” oraz od którego z kolei znaku ma być pobrany tekst z nazwy pliku w przypadku „na prawo od”.

7.
   Funkcja To the left/right of Folder name – funkcja zapisująca do właściwości fragment tekstu na lewo od podkręślenia „_” oraz na prawo. Funkcja analizuje nazwę folderu na dysku komputera, w którym to rozpatrywany plik/komponent się znajduje.


8.
   Funkcja Numbers – funkcja numerowania komponentów według przyjętego schematu. Numerowanie może odbywać się na dwa sposoby, z uwzględnieniem podzłożeń lub też bez uwzględnienia zagnieżdżeń w strukturze drzewa złożenia.

9.

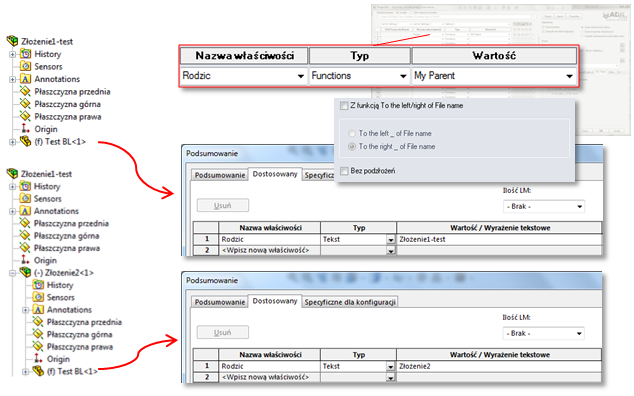

   Funkcja My Parent – funkcja umożliwiająca wpisanie do właściwości komponentu nazwy złożenia, w którym się znajduje. Funkcja z zaznaczoną opcją Z funkcją To the left/right of File name umożliwia zapisanie nazwy złożenia z jednoczesną funkcją cięcia tekstu „na prawo od” na „lewno od” opisaną powyżej.

10.

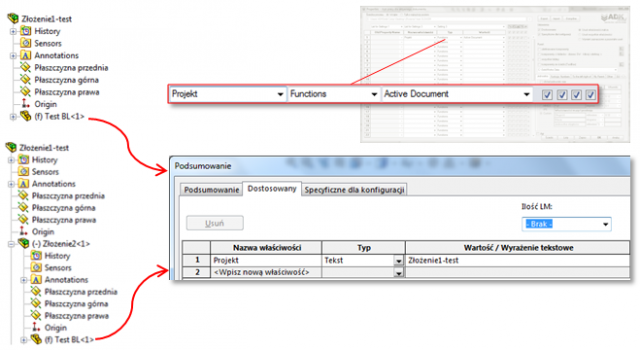

    Funkcja Active Document - funkcja umożliwiająca wpisanie do właściwości nazwy głównego złożenia, w którym się znajduje.

11.
    Funkcja PDMLogUserName – funkcja umożliwiająca wpisanie do właściwości informacji o zalogowanym użytkowniku EPDM. Funkcja PDMLogUserName zadziała jeżeli w zakładce PDM MacroSolid zostaną wpisane dane połączenia z bazą danych EPDM.


12.
    Funkcja Date.Today – funkcja umożliwiająca wpisanie do właściwości aktualnej daty.


13.

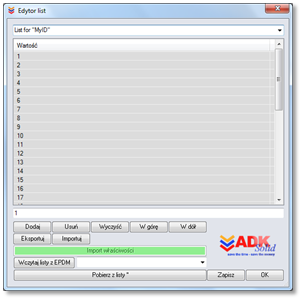

    Funkcja MyID - funkcja umożliwiająca przypisanie we właściwościach kolejnych wpisów zdefiniowanych w liście „MyID” odpowiednim, kolejnym komponentom w złożeniu.

14.

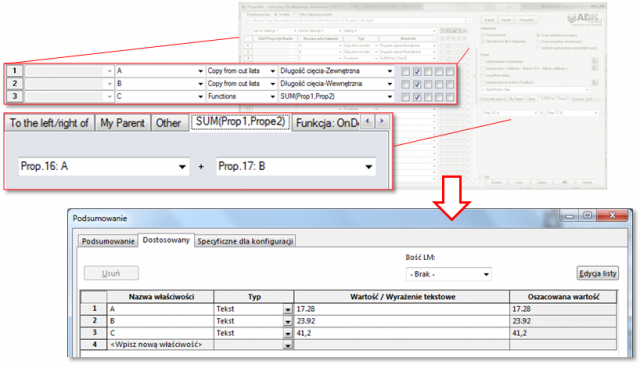

    Funkcja SUM(Prop1,Prop2) funkcja umożliwiająca wpisanie do właściwości wyniku sumowania dwóch wybranych przez Użytkownika właściwości będących liczbami rzeczywistymi, co poszerza istniejąca funkcjonalność SOLIDWORKS®, która dotychczas dawała możliwość jedynie sumowania wartości tekstowych.

15.

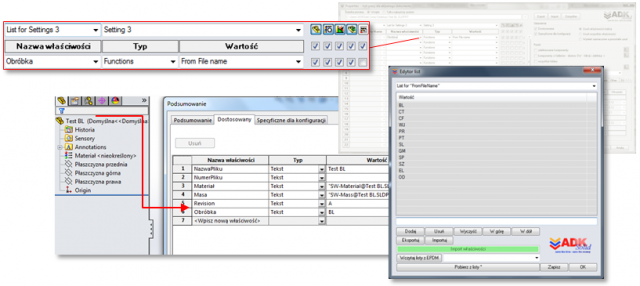

    Funkcja From File name - funkcja umożliwiająca wpisanie do właściwości tekstu zdefiniowanego na liście „FromFileName” jeżeli dany tekst znajdzie się w nazwie pliku. Np. jeżeli w nazwie pliku zostaną użyte skróty np.



    •
      BL - Blachy


    •
      CT - Części toczone


    •
      CF - Części frezowane


    •
      WJ - Water Jet - Uszczelki, oringi, plastiki, przygotówki - cięte wodą


    •
      PR - Profile - Rury i profile


    •
      PT - Pręty


    •
      SL - SLS - Selektywne spiekanie laserowe - spiekanie laserowe i wydruki 3D


    •
      GM - Gum - Elementy gumowe, ale nie cięte wodą.


    •
      SP - Sprężyny


    •
      SZ - Szkło


    •
      EL - Elektyka


    •
      OD – Odlewy





wówczas do właściwości zostanie dodane ww. oznaczenie.

16.

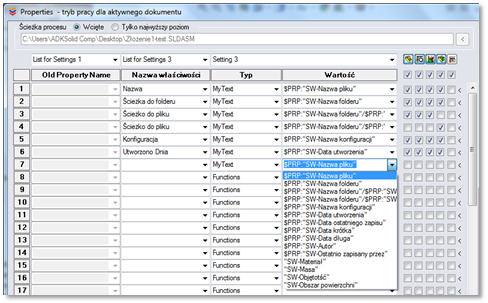

    Funkcja MyText - funkcja umożliwiająca wstawienie do właściwości dowolnego tekstu. Ww. tekst Użytkownik wpisuje bezpośrednio w kontrolkę „Wartość” i jest on zapisywany na liście „MyText”. Domyślnie lista została uzupełniona przydatnymi formułami SOLIDWORKS® tj.:



    •
      $PRP:"SW-Nazwa pliku"


    •
      $PRP:"SW-Nazwa folderu"


    •
      $PRP:"SW-Nazwa folderu"$PRP:"SW-Nazwa pliku".SLDPRT


    •
      $PRP:"SW-Nazwa folderu"$PRP:"SW-Nazwa pliku".SLDASM


    •
      $PRP:"SW-Nazwa konfiguracji"


    •
      $PRP:"SW-Data utworzenia"


    •
      $PRP:"SW-Data ostatniego zapisu"


    •
      $PRP:"SW-Data krótka"


    •
      $PRP:"SW-Data długa"


    •
      $PRP:"SW-Autor"


    •
      $PRP:"SW-Ostatnio zapisany przez"


    •
      "SW-Materiał"


    •
      "SW-Masa"


    •
      "SW-Objętość"


    •
      "SW-Obszar powierzchni"





17.

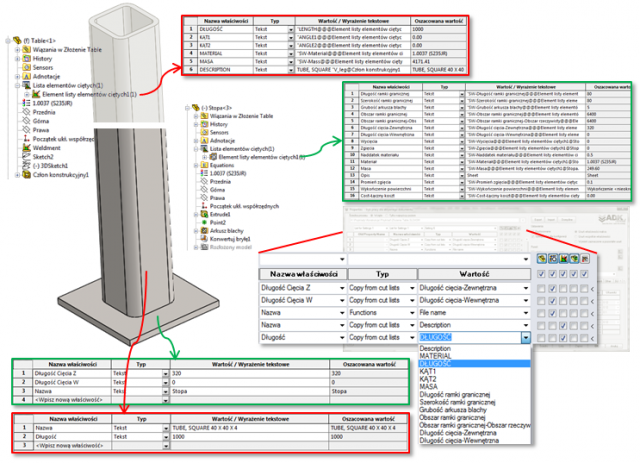

    Funkcja Copy from cut lists - funkcja umożliwiająca kopiowanie wybranej właściwości z elementu ciętego do właściwości pliku. Funkcja sprawdza się przy założeniu projektowym „jeden plik” = „jeden element cięty”. Do właściwości pliku można skopiować właściwości elementu ciętego blachy oraz właściwości elementu ciętego konstrukcji spawanej.

18.

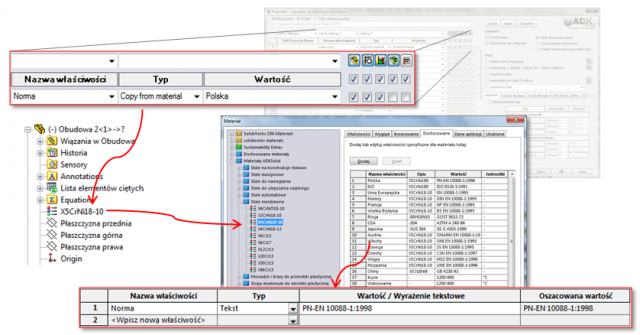

    Funkcja Copy from material - funkcja umożliwiająca skopiowanie do właściwości pliku wartości właściwości dostosowanej materiału przypisanego do modelu.
