Drukowanie 3D bez wychodzenia z biura

Paweł Kęska

23 Czerwiec 2010

Shapeways for SolidWorks to dodatek opracowany przez Design Solutions do bezpośredniego przesłania plików do Shapeways. Wystarczy pobrać bezpłatny BETA dodatek z Design Solutions.

Pobierz dodatek dla wersji 32 lub 64 bitowej

Zainstaluj dodatek,

Otwórz model w SolidWorks,

Zaloguj się Shapeways i zapisz się do Shapeways.

Model zostanie automatycznie przekonwertowany do formatu STL (zgodnie z ustawieniami użytkownika w SolidWorks) i przesłany do folderu >Moje projekty< na koncie Shapeways.

Jak już wspomniano jest to wersja BETA, która zostanie zastąpiona finalnąwersją w ciągu 6-8 tygodni więc autorzy proszą o przekazywanie wszelkich uwag, które mogą przyczynić się do poprawy funkcjonalności dodatku.

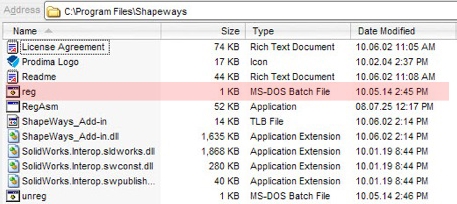

Krok 1. Pobierz i dodatek dla odpowiedniej wersji systemu 32 lub 64 bitowego i uruchom go. SolidWorks musi zostać wyłączony, a następnie uruchom plik wsadowy reg.MS-DOS w Shapeways z folderu instalacyjnego w Program Files.

Krok 2. Teraz można uruchomić SolidWorks i włączyć add-ins ShapeWays na karcie pozostałych dodatków.

Krok 3. Otwórz istniejący lub utwórz plik części SolidWorks (złożenia zostaną omówione poniżej) upewniając się, że obiekt jest poprawną bryłą (nie może to być powierzchnia) - wówczas może być przesyłany. Następnie zostaniesz poproszony, aby zalogować się na swoje konto Shapeways przy użyciu nazwy użytkownika i hasła. Pojawi się okno dialogowe wysyłanie powiodło się po czym otrzymasz zwykły e-maili od Shapeways potwierdzający gotowość do pracy lub, że wystąpił problem.

Krok 4. Po umieszczeniu wszystkich swoich plików SolidWorks możesz zalogować się do Shapeways aby zobaczyć je w folderze z projektami. Będziesz musiał tylko potwierdzić, że posiadasz prawa do przesłanego projektu, a Shapeways udzieli licencji na drukowanie zgodnie z warunkami.

UWAGI. Jeżeli chcesz przesłać złożenie SolidWorks należy zapisać plik złożenia jako plik części wskazując wszystkie elementy (nie tylko zewnętrzne) a następnie przesłać wykorzystując dodatek Shapeways jak poprzednio. Shapeways domyślnie wykorzystuje ustawienia zdefiniowane dla użytkowników oraz ich kont systemowych, dlatego jeżeli potrzebujesz zmienić te ustawienia będziesz musiał zrobić to ręcznie.
