SolidWorks >> Modelowanie części >> Łączenie właściwości
Odpowiedz
Autor Wypowiedź
2017-07-24, 16:19
Pomógł 0 raz(y).
 Witam!
Chciał bym utworzyć właściwość składającą się z trzech innych właściwości:
-grubość materiału
-numer rysunku
-gatunek amteriału
np "1,5; S.00.00.00; 1.0037 (S235JR)"
połączenie grubości i materiału działa natomiast jak dokładam właściwość nazwa pliku wszystko się wysypuje. Czy wie ktoś dlaczego??

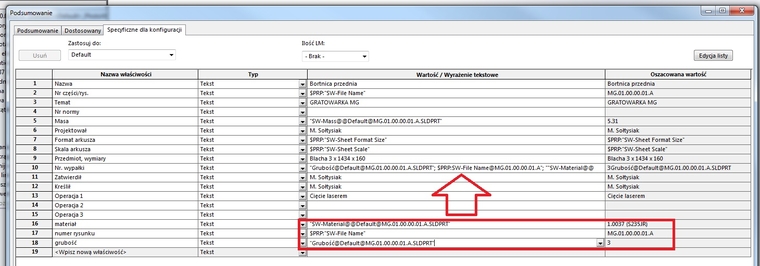

"Grubość@Default@MG.01.01.00.32.A.SLDPRT"mm; $PRP:"SW-File Name"; "SW-Material@@Default@MG.01.01.00.32.A.SLDPRT"

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-07-24, 16:26
Pomógł 405 raz(y).
 Co to znaczy w tym kontekście "wysypuje"?

Poza tym wspomniane właściwości są na karcie specyficzne dla konfiguracji a nie globalnie, tak miało być? Jeżeli wszystkie 3 właściwości są tekstowe to powinno dać się je złączyć - używam szablonu, gdzie tak właśnie mam i działa.

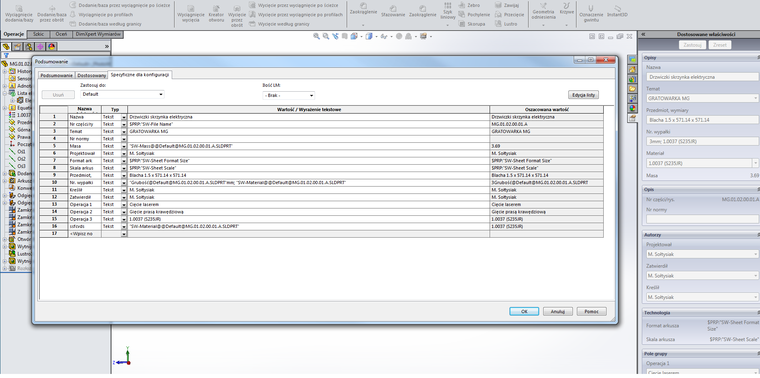

Niestety z obrazków nic nie widać - są zbyt małe. Jaka wersja SW?

2017-07-24, 16:34
Pomógł 0 raz(y).
 Wersja 2014. Łączyłem właściwości w taki sposób liście elementów ciętych i było oki. Natomiast przy właściwościach części nie zaciąga mi numeru rysunku.
równanie wygląda tak:

"Grubość@Default@ME300VH-01.02.01.02.A.SLDPRT"mm; $PRP:"SW-File Name"; "SW-Material@@Default@ME300VH-01.02.01.02.A.SLDPRT"

wynik wygląda tak:

10mm; $PRP:"SW-File Name"; 1.0037 (S235JR)

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-07-24, 16:54
Pomógł 405 raz(y).
 Hmm, to zmienia postać rzeczy. Nie wiedziałem, że chodzi o właściwości listy elementów ciętych przeniesione do właściwości pliku. Nie do końca rozumiem, jak może to działać jeżeli w części będzie więcej obiektów... Jak to zapisać w szablonie skoro identyfikator nazwy jest tworzony po zaktualizowaniu listy.

Co tutaj: @ME300VH-01.02.01.02.A wpiszesz w szablonie?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-07-24, 17:00
Pomógł 405 raz(y).
 Spróbuj tak:

$PRP:"Grubość" - $PRP:"SW-File Name"; $PRP:"Material", przy czy powyżej muszą już istnieć te właściwości.

Nie mniej i tak wydaje mi się dziwne łączenie właściwości obiektów z właściwościami części, to może tylko działać dla części jednoobiektowych.

2017-07-24, 17:11
Pomógł 0 raz(y).
 Panie Pawle nic nie przenoszę. Działam tylko na właściwościach pliku. Wszystkie właściwości są pobierane z właściwości pliku i chcę je połączyć. Nie do końca rozumiem. Właściwość numer rysunku nadawana jest po zaktualizowaniu listy czyli pierw oblicza moje wyrażenie a później nadaje numer części na liście?? Dobrze rozumiem?

2017-07-24, 17:17
Pomógł 0 raz(y).
 Nie tworzę części wieloobiektowych. Pracuje tylko na plikach jednoobiektowych ponieważ później łatwiej wykorzystać właściwości takich plików w arkuszach exel. Przy tworzeniu części wieloobiektowych wszystko zaczyna się mieszać.

2017-07-24, 17:25
Pomógł 0 raz(y).
 Nie wiem dlaczego problemy jest z grubością. Używając innych właściwości wszystko działa poprawnie. Jeżeli tylko użyję parametru grubość reguła przestaje działać.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-07-26, 21:49
Pomógł 405 raz(y).
 Musiałbym bliżej obejrzeć plik, tak ze screena nic nie wywnioskuję. Nie wiem też jak automatycznie właściwości cut list trafiają do właściwości pliku.
