SolidWorks >> Modelowanie części >> Konfiguracje wyprowadzone materiału
Odpowiedz
Autor Wypowiedź
SW 2018 SP5
2018-01-04, 20:56
Pomógł 0 raz(y).

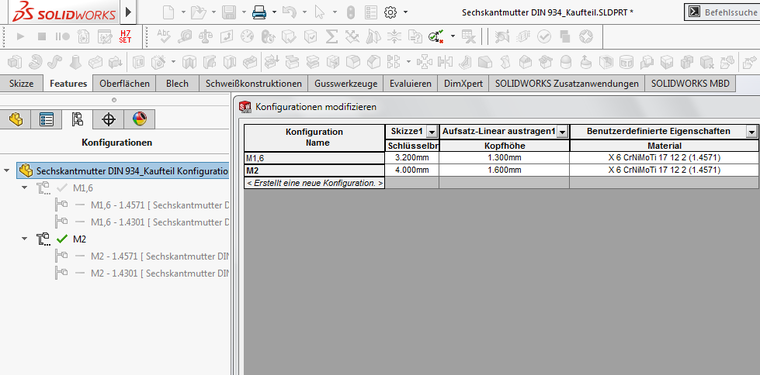

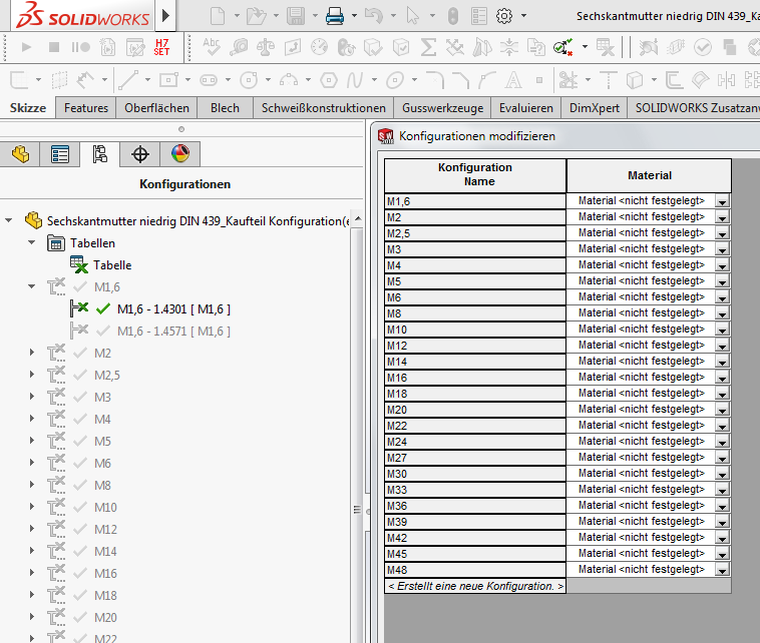

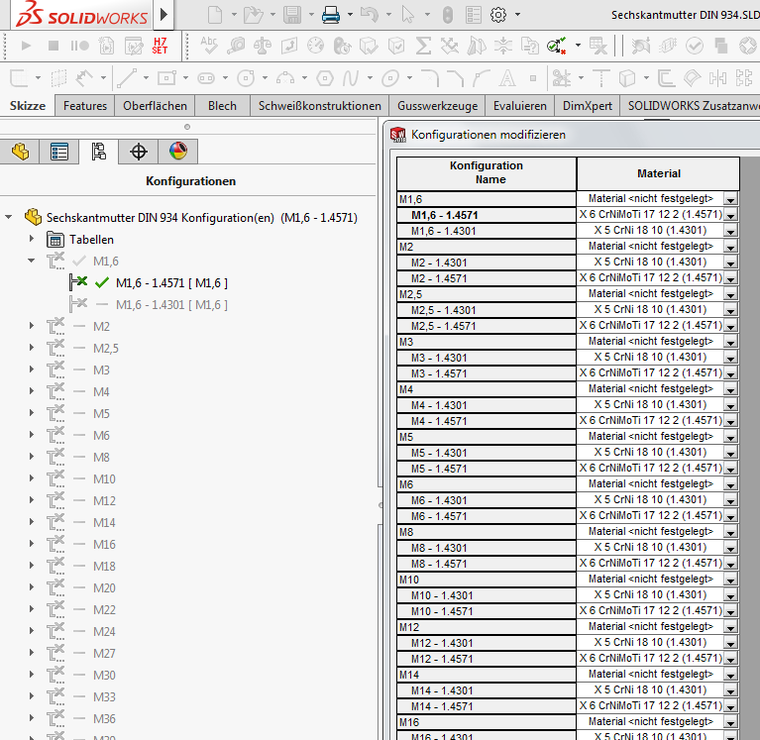

 Nie rozumiem dlaczego moje tabele konfiguracji dotyczące jednego przykładu są prawidłowe:

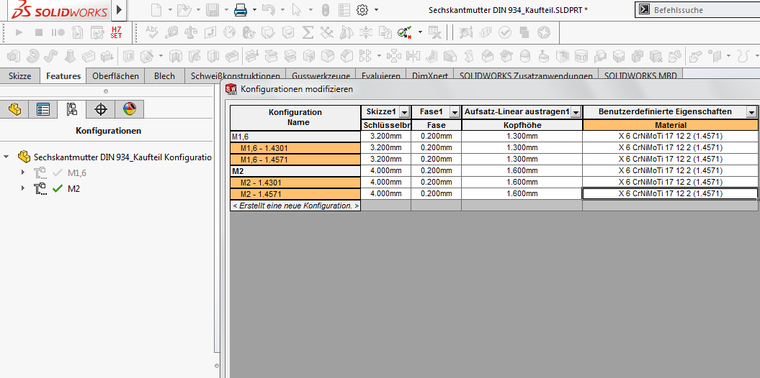

a w drugim przypadku tak dobrze to nie wygląda:



Dziwi mnie to tym bardziej, że są to nakręki: zwykłe i niskie, a jedna była robiona z drugiej, bo w zasadzie różnią się wysokością.

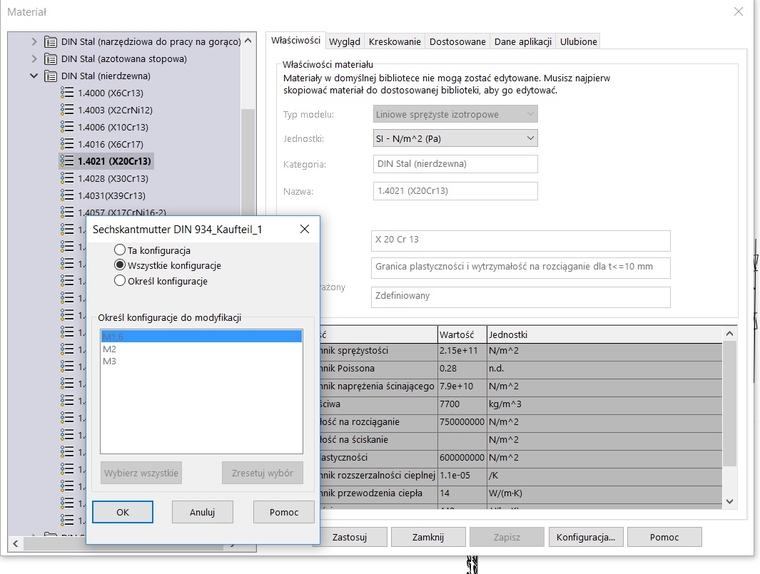

Gdzie szukać przyczyny i gdzie to przestawić abym mógł wygodnie zmieniać materiał dla potomków niezależnie od rodzica.

PS.
W pliku,który nie ma prawidłowej struktury konfiguracji dodaję konfigurację wyprowadzoną:

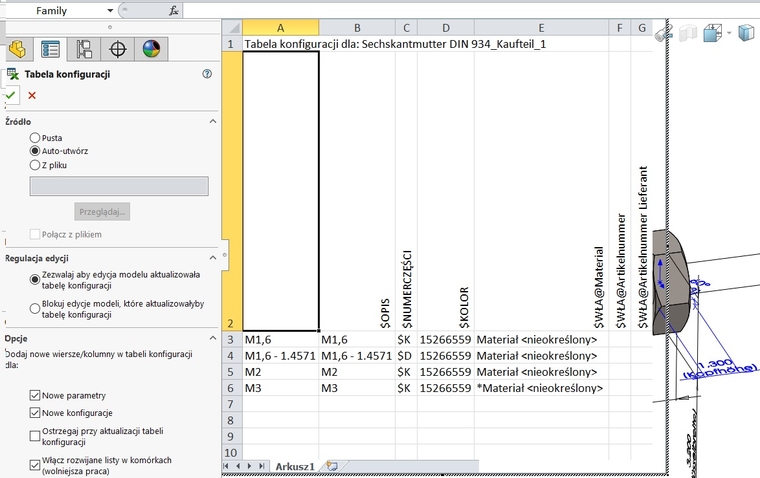

Lecz po wprowadzeniu nadal jej nie widać:



W załączniku również plik:
http://www.pswug.info/image/forum/forum_760_3_2764_9500.zip

CSWP, CSWE, CSWI *** solid-blog.pl ***
2018-01-05, 10:11
Pomógł 405 raz(y).
 Ponieważ nie widzę oryginalnego pliku tylko przykładowy, to trudno stwierdzić o co chodzi. Domyślam się jednak, że konfiguracje były tworzone tabelą Excela a nie tą solidworksową, a tam niestety program nie rozpoznaje nagłówków kolumn w wersji językowej innej, niż ta w której plik utworzono.

Nie mniej dziwne jest bardzo, że program nie widzi konfiguracji wyprowadzonych np. podczas definiowania materiału ręcznie (nie z poziomu konfiguratora), a dopiero rozpoznaje je w tabeli excela. Dziwne zachowanie... Zatem najlepiej to zrobić w Excelu.

SW 2018 SP5
2018-01-05, 11:08
Pomógł 0 raz(y).

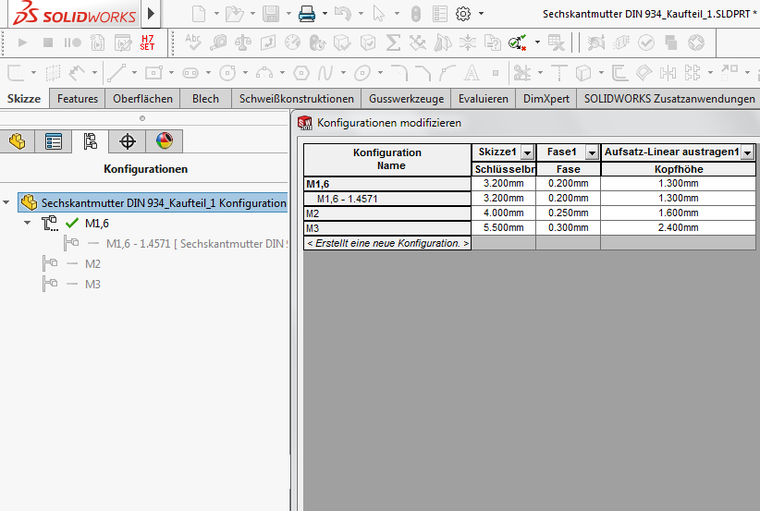

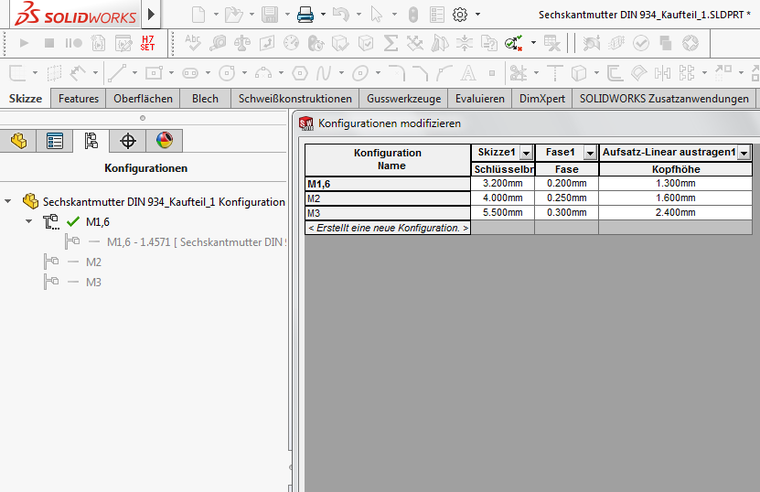

 Teraz zrobiłem tak, że usunąłem wszystko do zera, narysowałem od początku pierwszą konfigurację M1,6 i potem w tabeli konfiguracji (nie Excel) stworzyłem dodatkowe konfiguracje:



Jednak efekt podobny:



Dodatkowo zauważyłem, że już przy tworzeniu konfiguracji wyprowadzonych nie mogę dla nich wybrać innego materiału.
Plik:
http://www.pswug.info/image/forum/forum_760_3_2764_9509.zip

PS.
Nadal mam cholerny problem z konfiguracjami wyprowadzonymi.

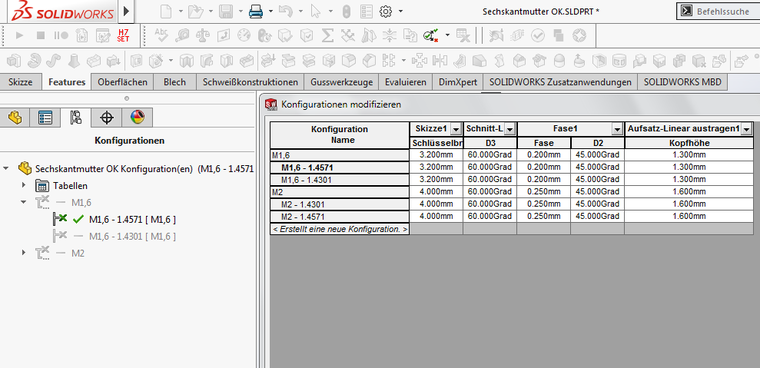

Na części, która powstaje na bazie jednego szablonu wszystko jest OK:

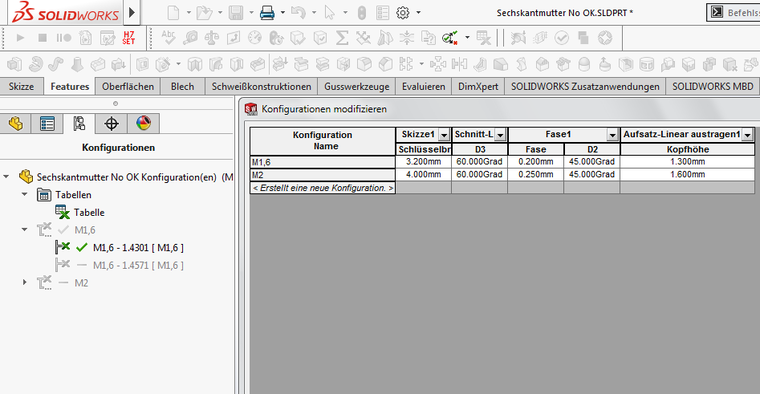

a na bazie innego szablonu nie jest OK:



W załączniku oba pliki:

http://www.pswug.info/image/forum/forum_760_3_2764_9512.zip

SW 2018 SP5
2018-01-07, 15:20
Pomógł 0 raz(y).
 Nadal wałkuję temat i próbuję stworzyć bibliotekę śrub z konfiguracjami wyprowadzonymi. Odpuściłem sobie na razie problem właściwości "Kaufteil".
Niby wszystko jest OK, konfiguracje w większości przypadków można przełączać bez problemów z przebudową.
Jednak co jakiś czas trafia się sytuacja jak poniżej.

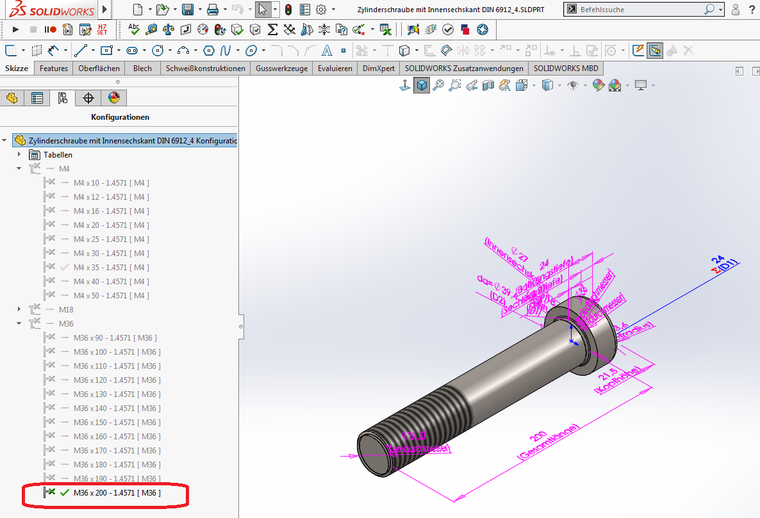

Tak wygląda plik po otwarciu:



Wybieram inną konfigurację:

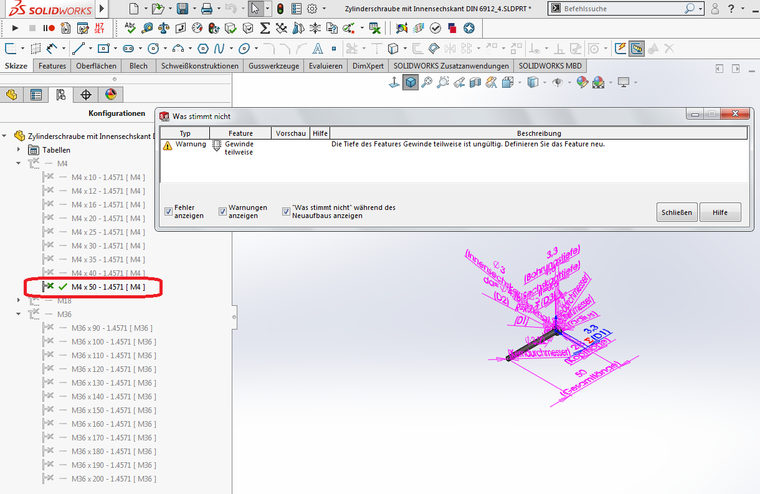

Podglądam błąd:

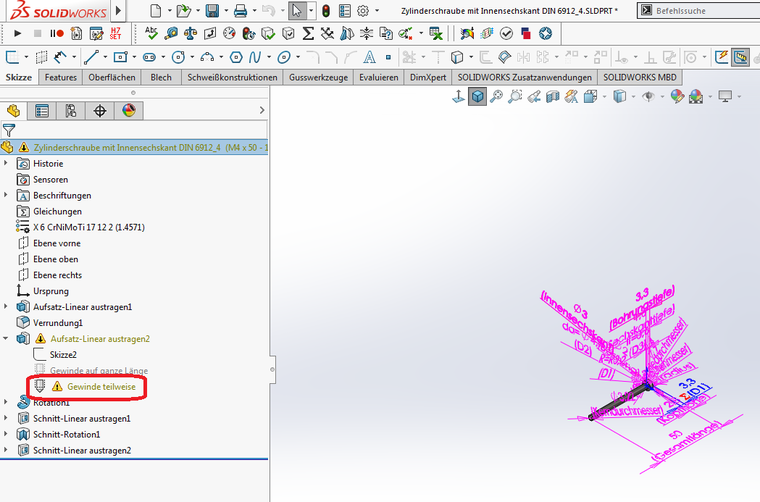

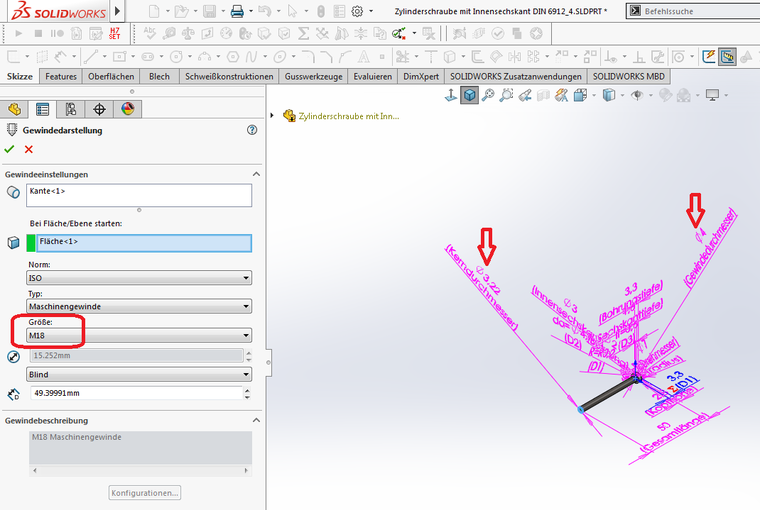

W operacji pokazana jest zła średnica gwintu (powinna być M4), chociaż na modelu pokazuje właściwe wartości:



Czego brakuje w tym pliku aby program właściwie zmieniał śrenicę gwintu?
O dziwo, nie trzeba nawet zmieniać w tej niewłaściwej operacji średnicy gwintu. Wystarczy ją jedynie otworzyć i zamknąć bez zapisywania i problem ustępuje.

Zauważyłem, że nawet w przypadku braku komunikatu o błędzie i prawidłowym pokazywaniu gwintu po podejrzeniu średnicy w operacji jest ona też często niewłaściwa.
Szukam pomocy bo w firmie startujemy we dwie osoby z Solidworksem i chcielibyśmy jak najlepiej przygotować biblioteki, na których będziemy mogli bezpiecznie pracować.

W załączeniu plik wraz z podpiętą tabelą Excela (SW2018):
http://www.pswug.info/image/forum/forum_760_3_2764_9528.zip

PS.
Po wielu próbach wydaje mi się, że jest to jakiś problem z przebudowywaniem modelu.
Czy można jakoś wymusić przebudowę modelu przy każdym wyborze innej konfiguracji?

SW 2018 SP5
2019-01-04, 10:35
Pomógł 0 raz(y).
 Wpis skasowałem i założyłem nowy temat.
