SolidWorks >> Rysunki >> Brak gwintu
Odpowiedz
Autor Wypowiedź
2015-11-15, 16:20
Pomógł 0 raz(y).
 Witam,

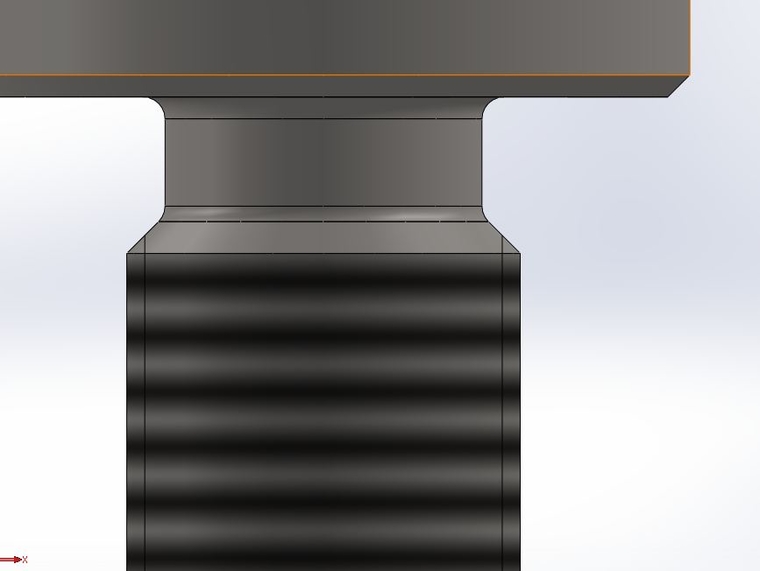

Zamodelowałem gwint poprzez Wstaw -> Adnotacje -> Oznaczenie gwintu i nie jest on widoczny na rysunku. Co może być przyczyną? Mam włączoną opcje wyświetlania oznaczeń gwintów. Czy przyczyną może być to że śruba jest na rysunku widoczna tylko we fragmencie?

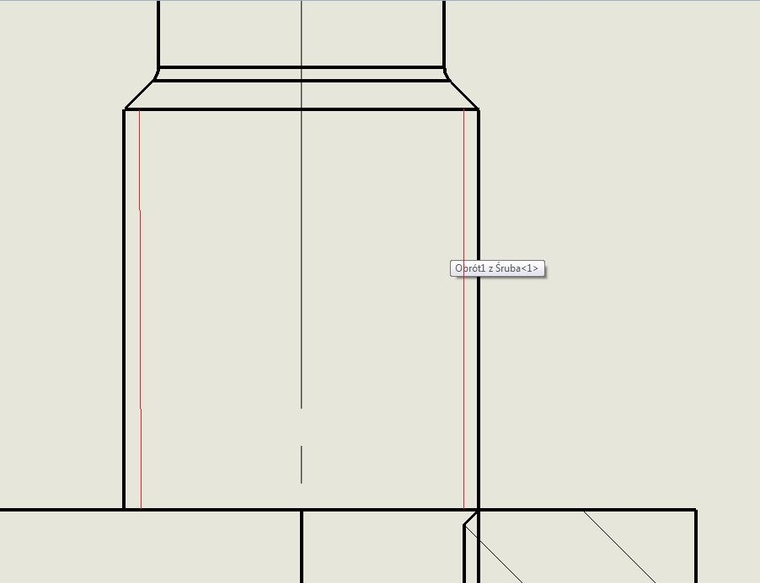

Na screenie zaznaczyłem na czerwono brakujący zarys

Ta sama sytuacja wystepuję przy komponentach toolbox - śruby które pomijam przy przekrojach (z racji tego że się ich nie tnie i nie kreskuje), równiez nie mają wyświetlanych cienkich linii gwintu

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-11-15, 17:42
Pomógł 405 raz(y).
 Może dlatego, że to złożenie? Tam się wstawia poprzez wstaw elementy modelu.

2015-11-15, 17:46
Pomógł 0 raz(y).
 Gwint był tworzyony na etapie części - dopiero później śruba z gwintem trafiła do złożenia. W złożeniu widać gwint, dlaczego zatem nie widac go na rysunku złożeniowym?

.
2015-11-15, 18:29
Pomógł 52 raz(y).
 Tak jak napisał Paweł, trzeba włączyć wyświetlanie gwintów w rysunku złożenia poprzez 'Wstaw elementy modelu'. Domyślnie nie wiedzieć czemu jest to wyłączone.

2015-11-15, 18:57
Pomógł 0 raz(y).
 Udało się, dzięki wielkie za pomoc!
Mam jeszcze jedno pytanie, w jaki sposób sprawic aby widoczne były ukryte linie tylko w jednym komponencie złożenia a nie w całym złożeniu?

.
2015-11-15, 19:35
Pomógł 52 raz(y).
 Prawy guzik na elemencie w widoku(np. krawędź)> 'pokaż/ukryj'> pokaż niewidoczne krawędzie.

2015-11-15, 20:01
Pomógł 0 raz(y).
 Jeszcze raz dzięki!

.
2015-11-16, 08:11
Pomógł 52 raz(y).
     Adrian Adrian
    Jeszcze raz dzięki!

... a potem lewy guzik na niebiekich gwiazdkach :D
