SolidWorks >> Rysunki >> Nietypowe odnośniki na rysunku złożenia
Odpowiedz
Autor Wypowiedź
.
2016-01-26, 13:21
Pomógł 52 raz(y).
 Witam,
Trafił nam się klient, który wymaga numerowania części na złożeniach w następujący sposób:
- części rysowane (obrabiane) muszą mieć zawsze 3 cyfry np. 001 002 .... 010 011 itd
- części handlowe muszą być oznaczane 2 literami np. AA AB AC .... BA BB BC itd.
Takie oznaczenia muszą być na odnośnikach i w pierwszej kolumnie tabelki BOM i się pokrywać.
Czy jest jakiś prosty sposób na zautomatyzowanie tego. Jak na razie to widzę jedynie ręczne wpisywanie tekstów (powrót do deski kreślarskiej :) ).
Przy dużym złożeniu jest to pracochłonne. Dodatkowo nie ma powiązania numerów, łatwo o bałagan.

DPStoday.pl | CSWI CSWE SOLIDWORKS Aplication Elite
2016-01-26, 14:59
Pomógł 18 raz(y).
 Może wizualizacja złożenia? Tylko trzeba by z ręki wpisywać, lecz omija to otwieranie poszczególnych partów.

Rozumiem, że poza EPDM?

.
2016-01-26, 15:55
Pomógł 52 raz(y).
 Poza PDM. A czy w PDM jest taka możliwość ?
Narazie kombinuję czy jakieś makro by nie pomogło. Myślę o zastosowaniu dostosowanych właściwości, które byłyby przypisane do zawartości odnośników i kolumny w BOM.
Muszę coś wymyślić bo widoki na szerszą współpracę z tym klientem są obiecujące, a nie chcę wykonywać kupy solidnej ale upierdliwej roboty.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-01-26, 15:56
Pomógł 405 raz(y).
 Z tą automatyzacją może być ciężko. Zakładając, że i tak numery lub litery trzeba wpisać, to wizualizacja to dobry pomysł.

Można też utworzyć generatorem karty właściwości szablon z polem nr części i z poziomu złożenia można uzupełniać te pola. Nie ma potrzeby otwierania plików.

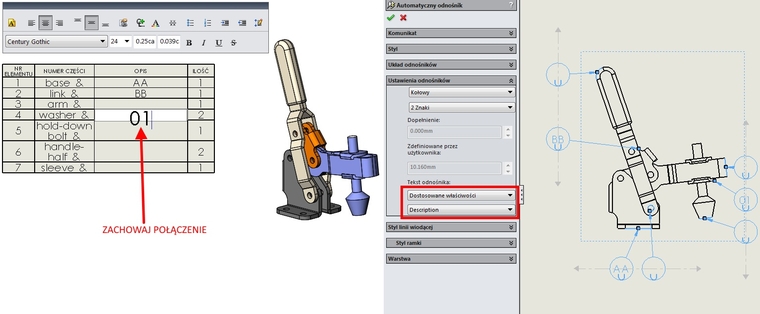

Jeżeli właściwość jest tekstem (nie jest czytana automatycznie, jak np. masa czy data) to można przecież w złożeniu wstawić BOM i tam ładnie nadać numery - edycja komórki z zachowaniem połączenia.

.
2016-01-26, 19:07
Pomógł 52 raz(y).
 Jest jeszcze jedna sprawa. Jeszcze nie wiem czy to ułatwienie czy nie. Wymaganie jest takie, że ostatnie 3 cyfry numeru rysunku są równocześnie zawartością odnośnika i pozycji w BOM.

.
2016-01-27, 13:50
Pomógł 52 raz(y).
 Okazało się, że nie jest to takie trudne.
Proste makro zamienia zawartość pierwszej kolumny na taką jaką potrzebuję a odnośniki same zmieniają tekst. Muszę tylko tabelę BOM zrobić tak żeby części rysowane były najpierw a potem części handlowe. Pokazuję miejsce podziału i makro załatwia resztę.
Zgodność numeru rysunku z odnośnikiem pomaga, bo biorę 3 ostatnie znaki z kolumny 'Nr rysunku' w danym wierszu i wstawiam do pierwszej.
