SolidWorks >> Rysunki >> Niepotrzebne automatycznie wstawiane linie
Odpowiedz
Autor Wypowiedź
2017-11-09, 12:23
Pomógł 1 raz(y).
 Witam,

Mam pewien problem, podczas wstawiania widoku na rysunku pojawiają się niepotrzebne linie (rys. poniżej). Chodzi o te okrągłe linie konstrukcyjne. Usuwanie ich za każdym razem jest dość kłopotliwe, czy da się to wyłączyć.
Co ciekawe, pojawiają się one tylko z jednej strony, mimo iż płyta jest symetryczna.



Pozdrawiam

.
2017-11-09, 12:46
Pomógł 52 raz(y).
 Prawdopodobnie program wykrył, że otwory są jakby w szyku kołowym i wstawił automatycznie kołowe znaczniki środka. Nie znalazłem w opcjach dokumentu możliwości wyłączenia automatycznego wstawiania znaczników środka. A to , że tylko z jednej strony to niestety ten typ tak ma :).
Ja jeszcze nie znalazłem związku przyczynowo skutkowego automatycznego wstawiania lub nie wstawianie w ogóle znaczków środka a pracuję w SW już 10 lat.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-11-09, 14:02
Pomógł 405 raz(y).
 Można to wyłączyć w szablonie, opcje dokumentu > opisywanie szczegółów. Ja jednak w takiej sytuacji usunąłbym to ręcznie ramką i wówczas na karcie adnotacji można wstawić takie znaczniki manualnie bez zaznaczonej opcji linie połączenia.

2017-11-09, 18:16
Pomógł 36 raz(y).
 Witam,

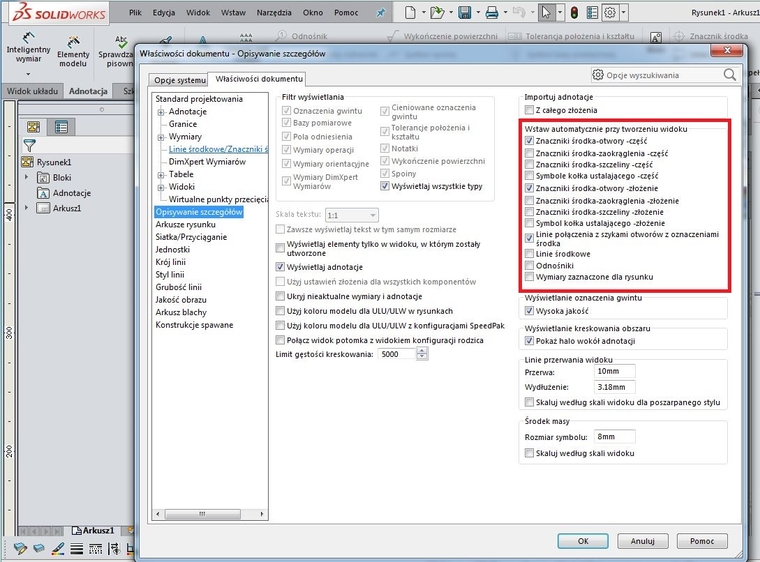

Tak jak Paweł napisał, otwierasz pusty szablon (np. A3) i w opcjach zaznaczasz lub odznaczasz różne możliwości jak na rys.



Następnie nadpisujesz dany format jw. A3.
Uwaga, działa to dopiero po utworzeniu nowej dokumentacji dla danej części lub złożenia.

2017-11-13, 07:04
Pomógł 1 raz(y).
 Dziękuję.
