SolidWorks >> Arkusze blachy >> taśma stalowa ząbkowana do wycinania ozdobnych ząbków na krawędzi materiałów
Autor Wypowiedź
2017-01-31, 13:32
Pomógł 0 raz(y).
Witam

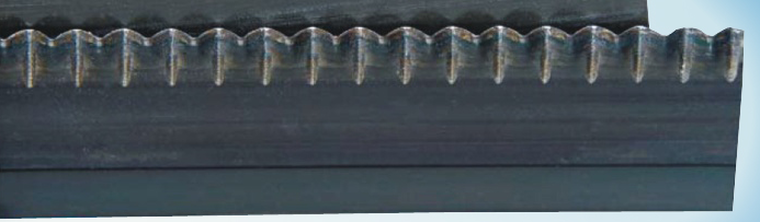

ma ktoś pomysł jak narysować taka taśmę z tymi ząbkami. tak żeby dało się ja wydłużać za pomocą tabeli konfiguracyjnej

CSWP, CSWE, CSWI Instruktor SolidWorks
2017-01-31, 13:56
Pomógł 316 raz(y).
Ale bardziej jak sterować z tabeli czy jak narysować pojedyncze wystąpienie? Chyba powierzchnią będzie najłatwiej - nie widzę tego dokładnie. Masz więcej zdjęć/rysunków?

2017-01-31, 14:06
Pomógł 0 raz(y).

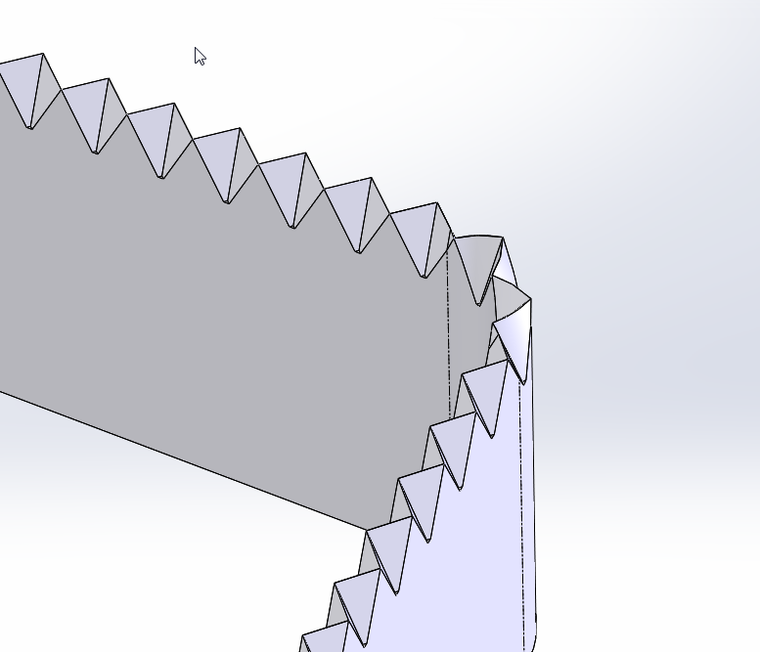

W chwili obecnej udało mi się to narysować za pomocą Wycięcie-wyciągnięcie po ścieżce i szyk liniowy i operacja gięcie

a chodzi mi oto jak zmieniam dł. taśmy to wycięcia (żabki) również się wyciągają

CSWP, CSWE, CSWI Instruktor SolidWorks
2017-01-31, 14:18
Pomógł 316 raz(y).
To spróbuj szykiem opartym na krzywej, gdzie krzywą będzie konwertowany szkic krawędzi.

Myślałem, że chodzi o ładne odwzorowanie kształtu, tutaj powierzchnią można to ładnie uzyskać, zwykłym wycięciem + zaokrąglenia nie wyjdzie tak efektownie.
