SolidWorks >> Arkusze blachy >> Pierwsze kroki
Odpowiedz
Autor Wypowiedź
SW
2012-11-11, 22:38
Pomógł 0 raz(y).
 Witam,

Właśnie zaczynam przygodę z blachami i jak to zwykle bywa pierwsze problemy :(

Mam spory problem z dopasowaniem narożnika..

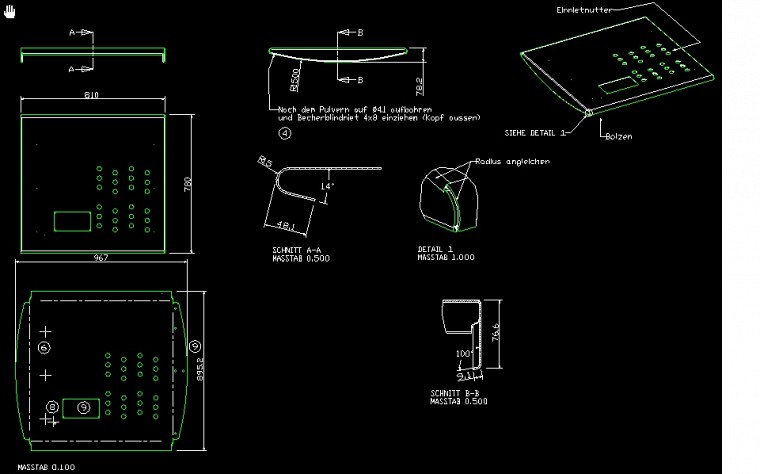

Dostepną mam dokumentacje w dxf i edrawing, zaznaczam ze nie chce importować dxfa do solida (2011). Chce to zrobic sam na piechote :)

SW
2012-11-14, 15:06
Pomógł 0 raz(y).
 Nikt nie podejmie sie tematu :(

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-11-14, 16:10
Pomógł 405 raz(y).
 No chcąc pomóc musimy znać problem. Widzę jakiś screen z modelem 3D i kawałek rys. płaskiego. Ale w sumie nie wiem, co jest nie tak z narożnikiem?

Postaraj się dokładniej opisać co wykonujesz na bazie czego i co stanowi ów problem.

Można z DXFa zrobić blachę, można później odginać krawędzie czy wyciągnięciem dookolnym to zrobić, nie można jedynie wykonać tłoczenia. Tzn. można go wykonać ale nie da się rozwinąć bezpośrednio w SW.

SW
2012-11-15, 08:58
Pomógł 0 raz(y).
 Witam,

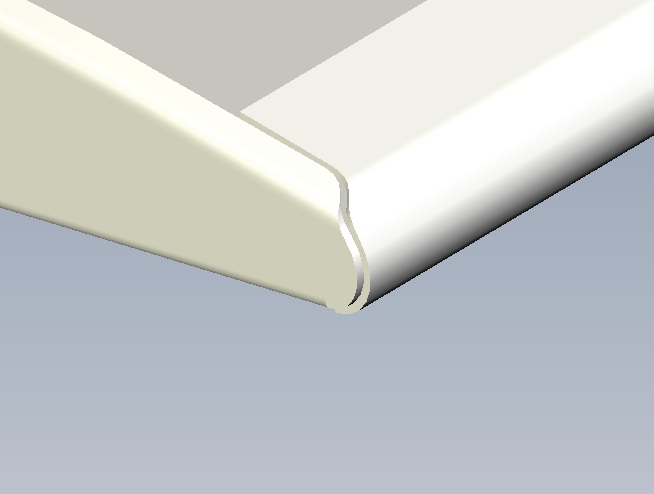

Na podstawie dxf,a (chyba niekompletnego) musze wykonać taki element. Problematyczne jest miejsce z print screena, wykonanie takiego polaczenia, nie wiem jak to zrobic. Nie wiem czy print screen jest z solida czy moze z jakiego innego programu.. Proponuje sprobować to zamodelować, kilka osob do ktorych sie zwracalem nie widzalo w tym problemu, do czasu az sie zabrali za to.. Stąd moja prośba o pomoc..

.
2012-11-15, 11:50
Pomógł 52 raz(y).
 Próbowałem ugryść temat i powiem Ci tak, zatytuawałeś temat Pierwsze kroki a chcesz od razu biegać :)
Nie jest to takie proste bo to przejśćie promienia na zgięciu jest problemem.
Spróbuj zrobić najpierw uproszczony model a potem na rozgięciu (nie rozwinięciu) rzeźbić kształt blachy a potem z powrotem zagiąć.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-11-15, 12:45
Pomógł 405 raz(y).
 Mimo chęci mam zbyt mało szczegółów, kluczowe jest podcięcie od spodu - w tym cała trudność aby to zrobić rozerwaniem.

SW
2012-11-15, 15:06
Pomógł 0 raz(y).
 Dzieki, Jak załatwiłeś sprawe tego "falistego" połączenia, to stanowi problem dla mnie.. Możesz podesłać mi plik, może uda mie coś z tym dalej zrobic..

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-11-15, 15:30
Pomógł 405 raz(y).

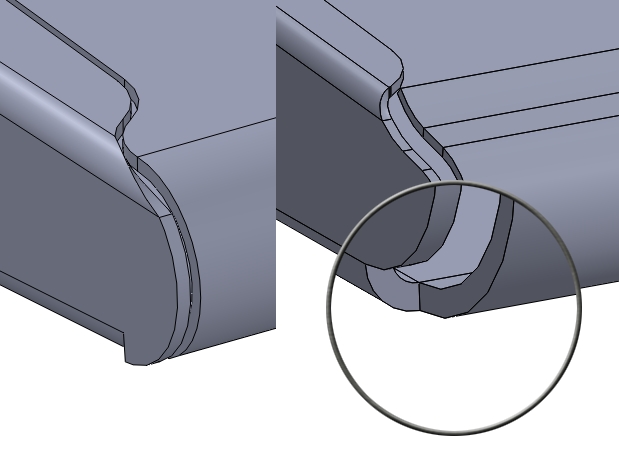

 Mam to w wersji SW2013 - moge wrzucić screeny albo plik.

SW
2012-11-16, 11:58
Pomógł 0 raz(y).
 Hej, 13 chyba moze zapisywac do 12. To jakby sie udalo to poprosze plik :)

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-11-16, 14:24
Pomógł 405 raz(y).
 wersja SW2013 w załączniku.

http://www.pswug.info/image/forum/forum_760_8_829_4831.zip

SW
2012-11-20, 13:41
Pomógł 0 raz(y).
 Dzięki, ale niesety nie przydalo mi się z powodu braku SW13. Udalo sie się cos zrobić,a jest to solidne rzeźbienie...

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-11-20, 14:47
Pomógł 405 raz(y).
 Pliki z wersji SW2013 można otwierać wyłącznie w SW2012 SP5! Osobiście nie sprawdzałem tego wariantu ale raczej to działa.

2012-11-21, 08:12
Pomógł 18 raz(y).
     Kęska Paweł
    Pliki z wersji SW2013 można otwierać wyłącznie w SW2012 SP5! Osobiście nie sprawdzałem
    tego wariantu ale raczej to działa.



Otwierać otwiera, ale zamiast historii operacji jest Ikonka "Plik przyszłej wersji", więc i tak kolega nie podejrzy co zrobiłeś.
