SolidWorks >> Modelowanie części >> zamodelowanie części z rysunku 2D - problem
Odpowiedz
Autor Wypowiedź
2013-04-07, 19:59
Pomógł 0 raz(y).
 Witam szanowne grono użytkowników SoliWorks!

Jestem początkującym użytkownikiem więc proszę o wyrozumiałość. W ramach projektu na uczelni muszę wykonać model 3D błotnika na podstawie rysunku płaskiego niestety nie mogę sobie poradzić z jego "zakończeniami". Próbowałem jakoś wyciągnięciem po ścieżce, szkic 3D jednak bez efektów dlatego proszę o pomoc.

Konkretnie chodzi o zamodelowanie miej więcej czegoś takiego (na czerwono zaznaczyłem to z czym mam problem):

http://www.tinypic.pl/xfrzky4wkupp

Dotychczas udało mi się wykonać jedynie coś takiego:

http://www.pswug.info/image/forum/forum_760_3_1033_5332.sldprt

Z góry dziękuję za pomoc!

CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-04-08, 09:19
Pomógł 409 raz(y).

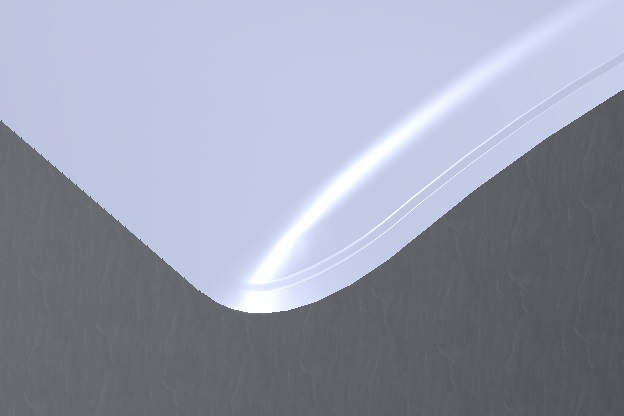

 O ile dobrze zrozumiałem, chodzi o płynne zakończenie przetłoczenia?



http://www.pswug.info/image/forum/forum_760_3_1033_5333.sldprt - SW2013

2013-04-08, 15:23
Pomógł 18 raz(y).
 Tak patrzę na ten szic i po mojemu to te "odgięcie" idzie dookoła po całym błotniku, nie zanika...

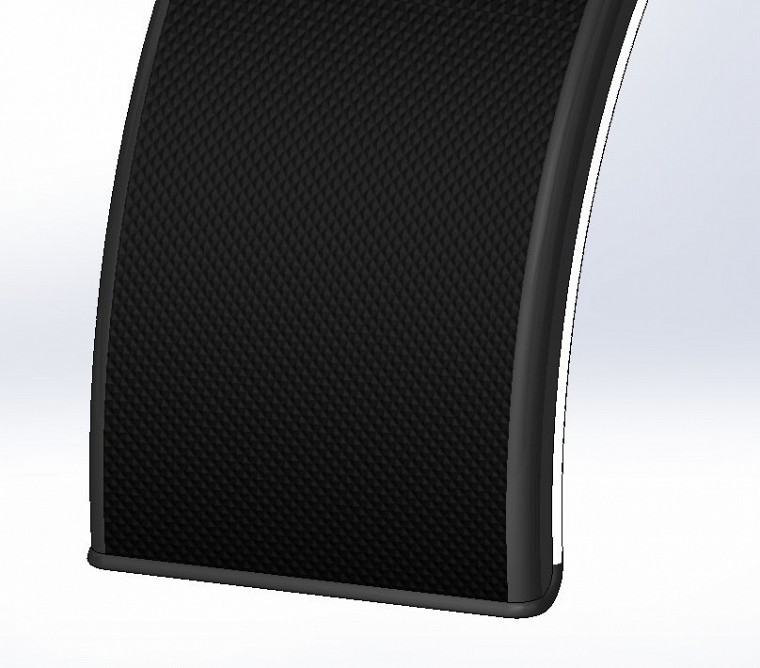

Coś jak na moim błotniku poniżej.

2013-04-08, 21:41
Pomógł 0 raz(y).
 Dziękuję za zainteresowanie się tematem.

Dokładnie te "odgięcie" idzie po całym błotniku podobnie jak na obrazku powyżej. Czy mógłbyś mi powiedzieć jak krok po kroku wykonałeś swój błotnik. Nie za bardzo umiem operować powierzchniami, czy można to wykonać innymi metodami?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-04-09, 10:02
Pomógł 409 raz(y).

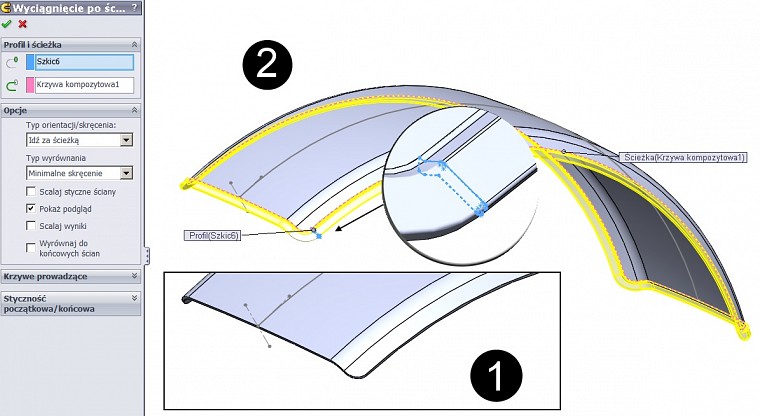

 To zrób tak. Wyciągnij błotnik bez bocznych przetłoczeń, dodaj zaokrąglenia. Na odpowiedniej płaszczyźnie narysuj drugi szkic który zostanie wyciagnięty po ścieżce do okoła. Ścieżką może być krzywa kompozytowa.

2013-04-09, 12:06
Pomógł 18 raz(y).
 Dokładnie jak pisze Paweł.

Tu masz plik w SW2012, nie miałem czasu trzymać się wymiarów, zrobiony z ręki, aby tylko pokazać metodologię.

http://www.pswug.info/image/forum/forum_760_3_1033_5344.sldprt

2013-04-10, 00:15
Pomógł 0 raz(y).
 Dziękuję bardzo za fachową pomoc i wyrozumiałość.

Pozdrawiam
