SolidWorks >> Modelowanie części >> Jak wykonac taki wyciecie
Odpowiedz
Autor Wypowiedź
nie ma rzeczy niemożliwych, są tylko ludzie nie umiejący tego zrobić
2013-10-18, 13:43
Pomógł 2 raz(y).

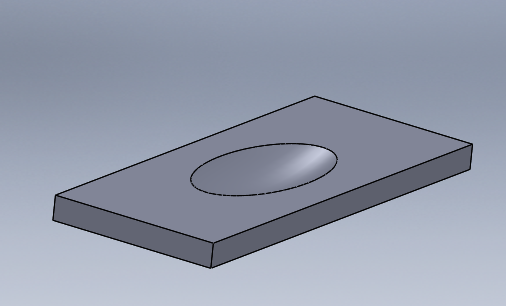

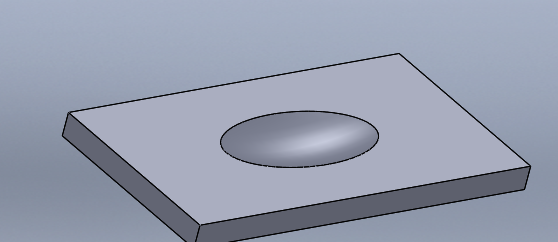

 Jak w temacie, prosze o pomoc w wykonaniu takiego wycięcia przedstawionego na rysunku,

Próbowałem już to zrobi samemu, ale nadal mi nie wychodzi :/

.
2013-10-18, 13:48
Pomógł 52 raz(y).
 To mi wygląda na elipsoidę.

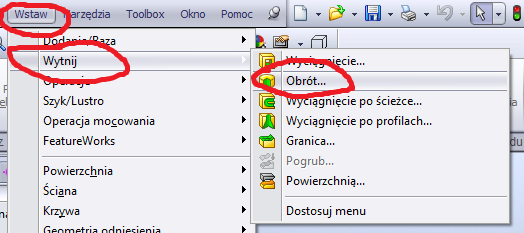

Narysuj sobie na płaszczyźnie prostopadłej do ściany z wycięciem szkic zawierający połowę elipsy i wykonaj wycięcie przez obrót.

nie ma rzeczy niemożliwych, są tylko ludzie nie umiejący tego zrobić
2013-10-18, 13:49
Pomógł 2 raz(y).
 Już tak próbowałem :) niestety to nie jest zamierzony efekt :-/

ale robiłem to źle, dlatego mi nie wychodziło

SOLIDWORKS 2018
2013-10-18, 13:59
Pomógł 43 raz(y).

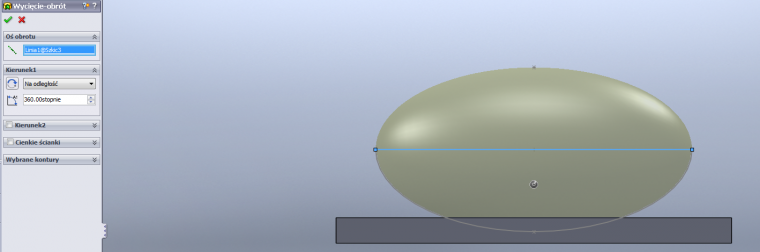

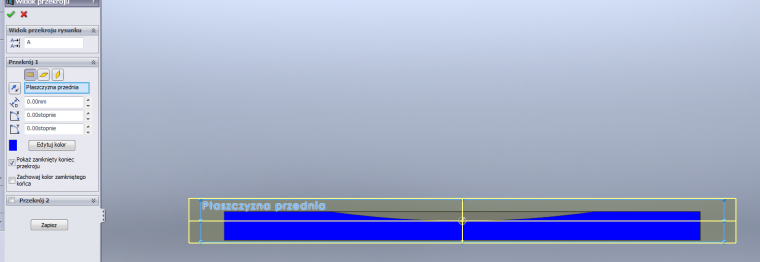

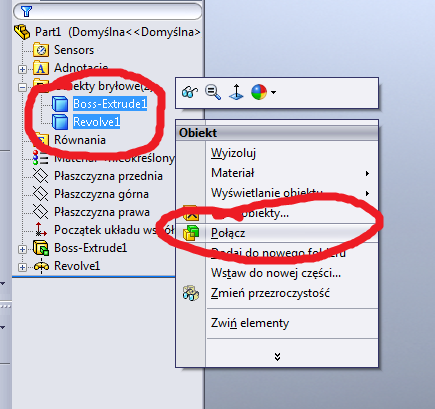

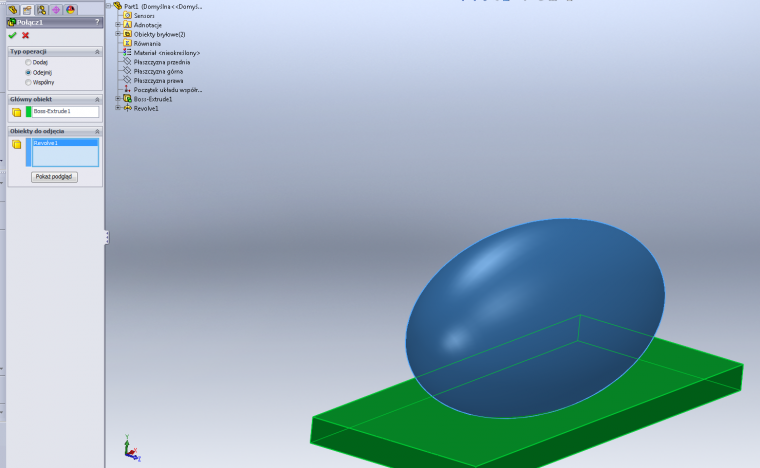

 Ja zrobiłem tak:

nie ma rzeczy niemożliwych, są tylko ludzie nie umiejący tego zrobić
2013-10-18, 14:01
Pomógł 2 raz(y).
 Kurde, takie skomplikowane :D

a w rzeczywistosci takie proste :)

SOLIDWORKS 2018
2013-10-18, 14:04
Pomógł 43 raz(y).
 Wycięcie przez obrót szybsze.

nie ma rzeczy niemożliwych, są tylko ludzie nie umiejący tego zrobić
2013-10-18, 14:17
Pomógł 2 raz(y).
 Teraz kolejna rzecz bo rozumiem ze w jakis sposob jestem ograniczony mozliwoscia budowy i wymiarami.

Plytka to 12mm a elipsa to 200x100 w glebokosc wyciecia w plytce to 4mm

SOLIDWORKS 2018
2013-10-18, 14:50
Pomógł 43 raz(y).

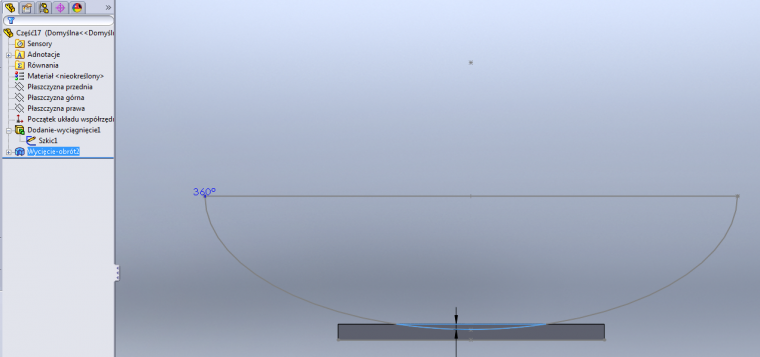

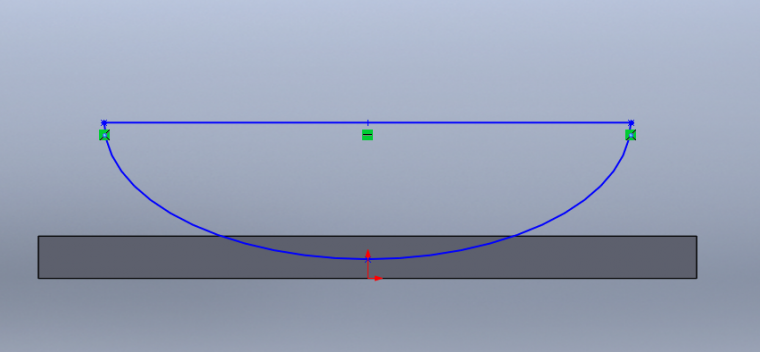

 Tak zrobiłem:

http://www.pswug.info/image/forum/forum_760_3_1228_5846.rar

Upewnij się, że stosujesz operację wycięcia przez OBRÓT a nie wyciągnięcie wycięcia.

nie ma rzeczy niemożliwych, są tylko ludzie nie umiejący tego zrobić
2013-10-18, 22:33
Pomógł 2 raz(y).
 W jakiej wersji SW pracujesz bo nie moge tego na 2012 otworzyć :/
Chciałem zobaczyc czy o to wlasnie chodzilo :)
ewentualnie jakbys wrzucil widok izometryczny bylbym wdzieczny.

SOLIDWORKS 2018
2013-10-19, 09:54
Pomógł 43 raz(y).

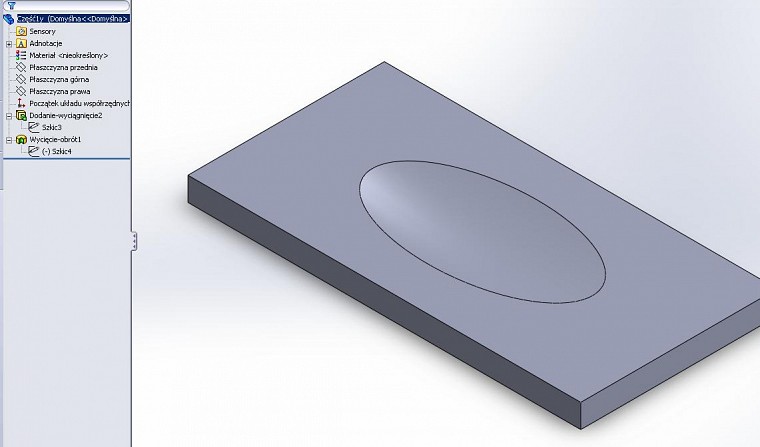

 Tu masz w 2012.

http://www.pswug.info/image/forum/forum_760_3_1228_5848.rar

nie ma rzeczy niemożliwych, są tylko ludzie nie umiejący tego zrobić
2013-10-20, 09:58
Pomógł 2 raz(y).
 Dzieki wielkie :)
