SolidWorks >> Modelowanie części >> Sfazowanie ostrza
Odpowiedz
Autor Wypowiedź
Ciągle uczący się młody człowiek
2011-09-13, 14:25
Pomógł 2 raz(y).
 Witam dawno niebawłem sie w SW pracuje w wersji 2007



Zroiłem ostrze noża lecz niestety niewiem jak je sfazować pod kątem 15 stopni



Chodzi mi dokładnie o sfazowanie bez podania długości, czy trzeba to robić poprzez ściany planarne lub wyciaganie po profilach w szkicu 3D czy moz jest jakas inna metoda



Chiał bym otrzymać 1/4 ostrza a swazować od środka do dolnej krawędzi a później wykonać tylko 2x lustro



Pozdrawiam

2011-09-13, 14:44
Pomógł 18 raz(y).
 Ja bym z chęcią zobaczył szkic jak to ma wyglądać, bo nie załapałem ;-)

Ciągle uczący się młody człowiek
2011-09-13, 15:14
Pomógł 2 raz(y).
 Proszę bardzo

http://hotfile.com/dl/129701665/c8cc798/ostrze.rar.html

Achodzi mi o coś takiego jak na tym nożu czyli obustronne sfazowanie górnej powierzchni dolnej również ale jak będę miał górną to dolną nie problem wykonać

http://www.militaria.pl/master_cutlery/noz_skladany_master_cutlery_mt-317_p4811.xml

Pozdrawiam

Panienka do wszystkiego
2011-09-13, 21:51
Pomógł 66 raz(y).
 Czesc Stachu,



z faza to np. tak...



http://www.pswug.info/image/forum/forum_760_3_485_3201.zip



A dalej pomyslimy jakby mialobyc inaczej.



Pozdr. tomek

Ciągle uczący się młody człowiek
2011-09-13, 22:07
Pomógł 2 raz(y).
 Wielkie dzięki Tomku zazwyczaj robiłem sfazowania typowo maszynowe czyli z kąta prostego ścinałem pod katem 45 stopni :)



Próbowałem też z fazowniem ale niewpadłem żeby tak zaznaczyć krawędzie



Niedokońca chodziło mi oto bo tutaj niema ograniczenia a jeścze na środku noza jest rowek na samym środku i wtedy granica fazowanej powiezchni jest pomiędzy krawędzią rowka a krawędzią ostrza, i wtedy zczyna się problem bo nieznam długości sfazowania.



Pozdrawiam

Panienka do wszystkiego
2011-09-14, 12:41
Pomógł 66 raz(y).
 A wstaw jakies przadne zdjecie tego scyzoryka (ostrza)...



Pozdr. tomek

2011-09-14, 13:32
Pomógł 18 raz(y).

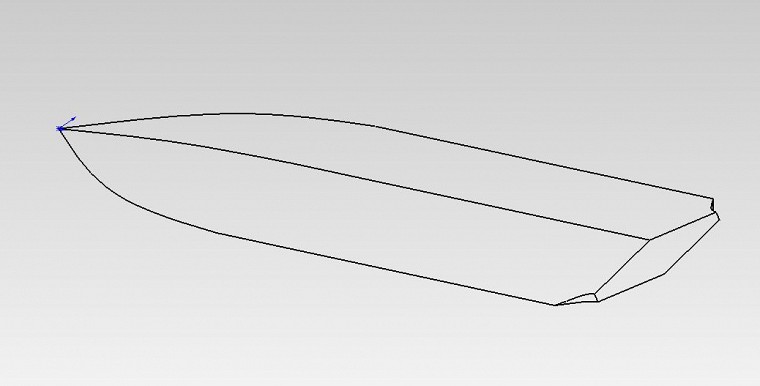

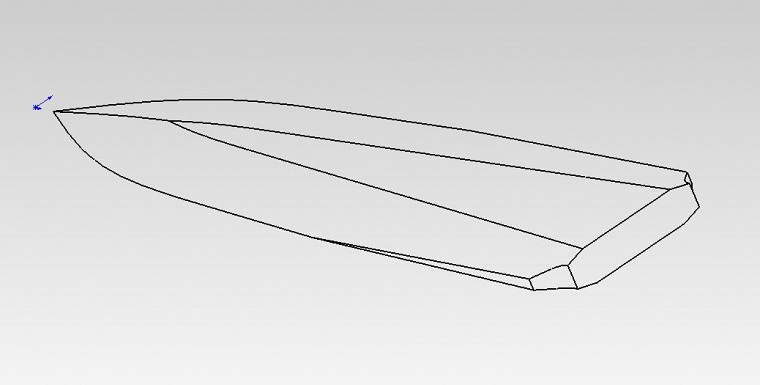

 Która wersja jest dla Ciebie pożądana, poniżej widoki tego co zrobił Tomasz i mój.

Ciągle uczący się młody człowiek
2011-09-14, 21:33
Pomógł 2 raz(y).
 Witam




Chodzi mi dokładnie o 2 przypadek

bo teraz już sobie wytne na środku rowki po obydwóch stronach

Mogę prosić o wyjasnienie jak to zrobić ?

Jaka operacja została użyta i które krawędzie trzeba zaznaczyć lub co dorysować aby uzyskac taki efekt :)



Pozdrawiam

2011-09-15, 07:35
Pomógł 18 raz(y).
 Nie załączę pliku, bo masz 2007 i nie otworzysz, więc opiszę.

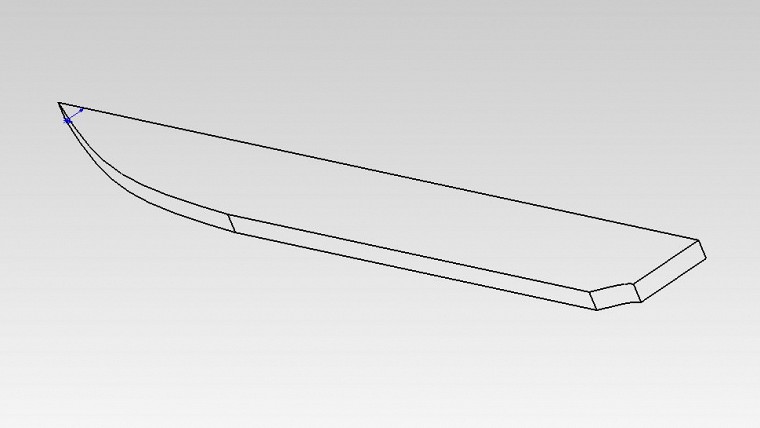

Na początek wyciąłem 3/4 Twojego modelu, zostawiając jedną ćwiartkę:





Następnie na płaszczyźnie przedniej rzutowałem krawędź (kolor pomarańczowy) a na płaszczyźnie "czołowej" narysowałem kształt fazowania, kolor niebieski, odpowiednio wiążąc punkty. Dlaczego większy niż ostrze? Bo tak lubię ;-) A tak serio to jak był dopasowany do kształtustrza to owocowało to błędem na czubku noża:







Ostatecznie wyciąłem po ścieżce narysowany trójkąt a następnie wykonałem dwa razy lustro tego co powstało i gotowe.

Ciągle uczący się młody człowiek
2011-09-15, 10:37
Pomógł 2 raz(y).
 Wielkie dzieki niby proste a trzeba trochę pokombinować. :)

Miał bym jeszce jedno pytanie związane z nożami czy modelowanie poprez wstawianie ścian planarnych a później wypełnienie obiektu jest dobrym rozwiązniem czy wszystko zależy od projektanta i niema znaczenia jak się to zrobi tylko żeby otrzymać zamieżony efekt.



Pozdrawiam

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-09-15, 11:11
Pomógł 409 raz(y).
 Zawsze jest wiele rozwiązań tylko trzeba umieć dobierać optymalne w danej sytuacji. A to może zależeć od wielu czynników, np. od możliwości wpowadzania szybkich zmian. Wypełnienie obiektu to tyczy raczej modelowania powierzchniowego i tak też można to zrobić.

Taki nóż czy też sfazowanie naprawdę można wykonać na wiele sposobów:)

Ciągle uczący się młody człowiek
2011-09-15, 15:27
Pomógł 2 raz(y).
 Pozdrawiam i postaram się zaglądać częściej
