SolidWorks >> Modelowanie części >> Otwór w złożeniu

Autor	Wypowiedź
Użytkownik usunięty

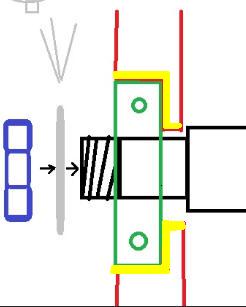

	Muszę w części, która jest elementem złożenia wykonać dwa otwóry o różnych średnicach fi 11 i 30mm jak na rysunku /kolor żółty/. Nie wiem czy po edycjie tego elementu wykonać je kreatorem otworu czy narysować po prostu szkic? Te otwory mają być koncentryczne ze śrubą. Stosując funkcję kreator otworów, raz- nie wiem co ustawić w okienku "Standard" "typ" "rozmiar" dwa- nie mogę nadać relacji koncentryczny ze śrubą, program nie widzi jej. Tworząc nowy szkic, nie mam możliwości zrzutowania śruby


Tomasz Merta
Panienka do wszystkiego 2012-05-12, 11:45 Pomógł 66 raz(y).	Witam, takie rzeczy robi sie w kontkscie zlozenia - w zlozeniu wchodzimy w edycje czesci, wybieramy plaszczyzne szkicu, kreslimy okrag - tu naprowadzamy kutsor na walek i pojawia sie krzyzyk na ktory klikamy jako srodek okregi. W ten sposob to (pozniejsze) wyciecie jest powiazane w kontekscie z walkiem. Jak walek sie przesunie, to i wyciecie sie przesunie. Zapomnij o kreatorze otworow w tym przypadku. Pozdr. tomek
