Witam wszystkich. Walczę już jakiś czas z takim oto problemem:

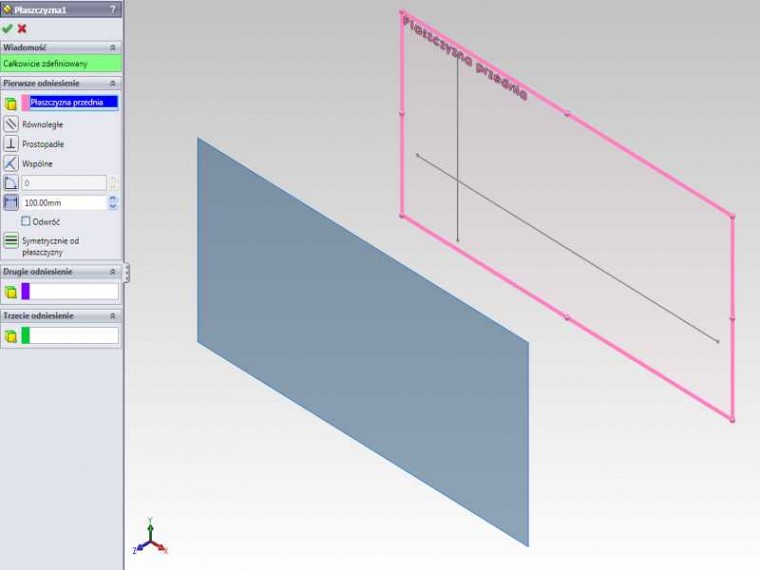

odsunołem płaszczyznę 1 od płaszczyzny przedniej:

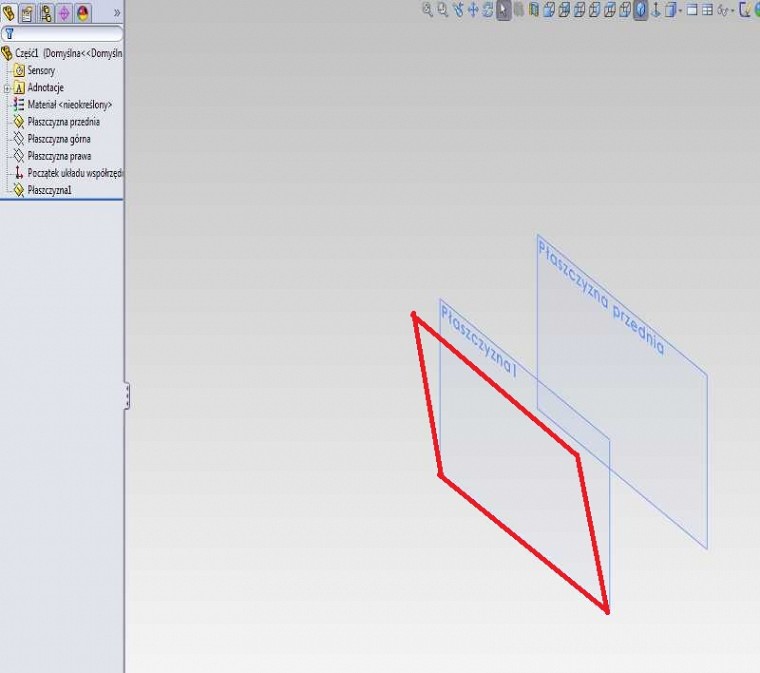

to nie stanowi problemu. Natomiast nie mogę sobie poradziś z ustawieniem płaszczyzny 1 pod kątem,


próbowałem z odniesieniami ale nic z tego nie wychodzi. Z góry dzięki za pomoc.

Panienka do wszystkiego
2011-06-25, 22:22
Pomógł 66 raz(y).
 Czesc,



a narysuj jedna linie na tej plaszczyznie, do ktorej chcesz pochylic ta inna...



Wybor : plaszczyzna i linia (mozna tez wybierac sciany i krawedzie juz egzystujace).



Pozdr. tomek

Użytkownik usunięty
Witam w niedzielne popołudnie. Walczę z tymi płaszczyznami i nic. Doszedłem do dwóch stanów:

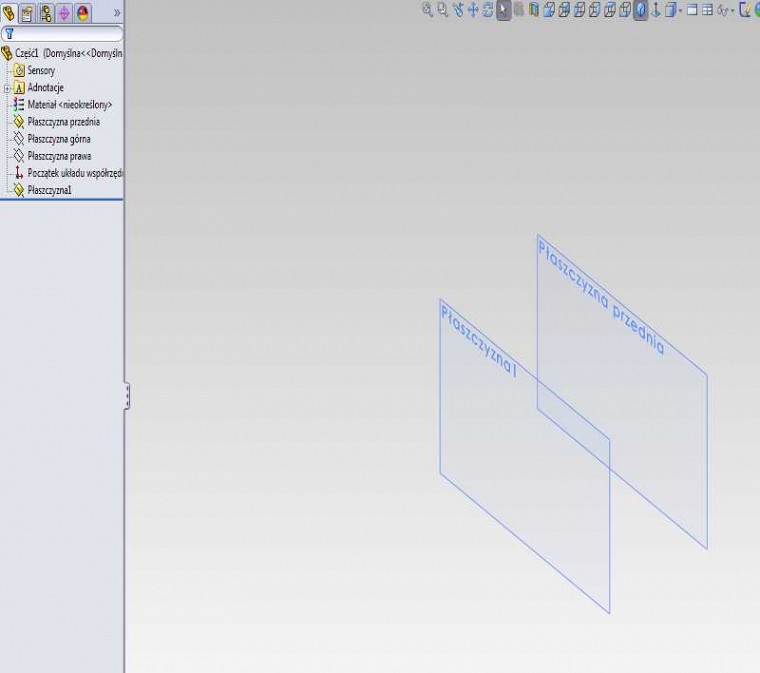

1. Płaszczyzna odsunięta o zadaną odległość:

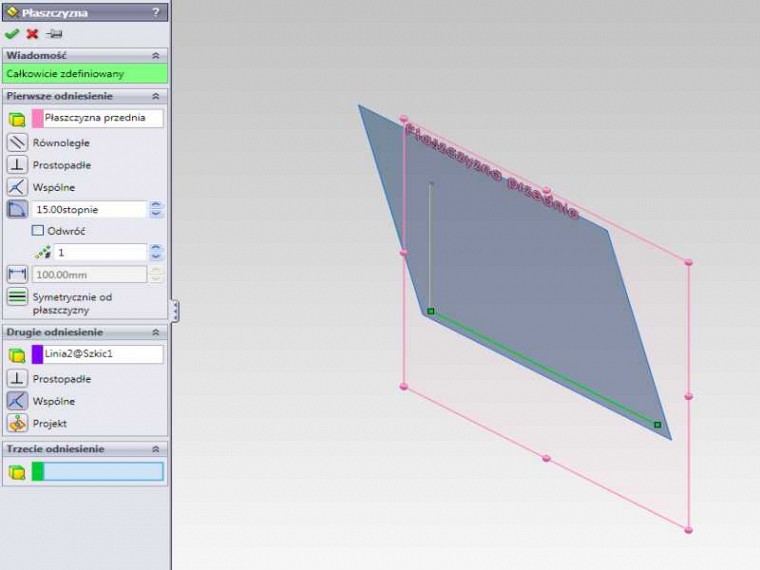

2. płaszczyzna pochylona pod zadanym kątem:



z tym że na lini płaszczyzny przedniej. (za radą Tomasza rysowałem linie w różnych kombinacjach i nic nie pomogło)

Moje pytanie: jak połączyć te dwa stany, odsunięcie o zadaną odległość oraz pochylenie o zadany kąt. Proszę o pomoc bo te płaszczyzny mnie wykończą. Pozdrawiam.

Panienka do wszystkiego
2011-06-26, 18:36
Pomógł 66 raz(y).
 Hi,

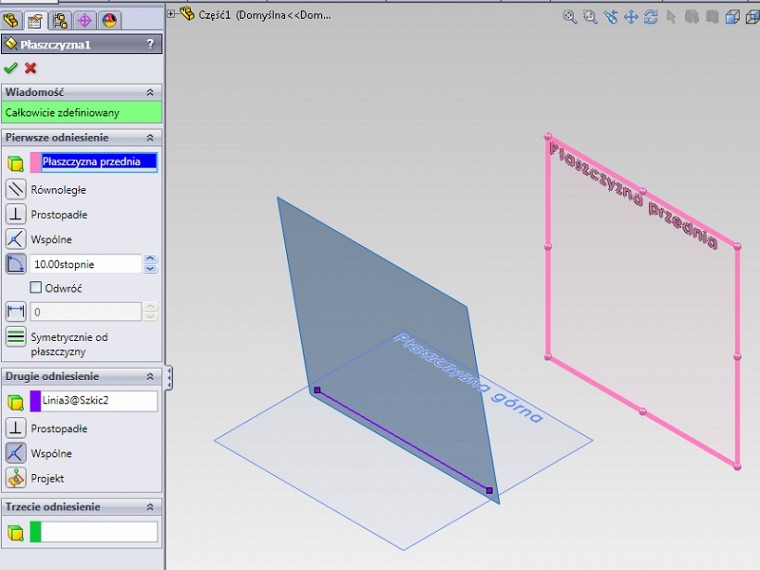

ach marudzicie Hippolicie...





Pozdr. (i trzymam kciuki) tomek



http://www.pswug.info/image/forum/forum_760_4_436_2766.zip

Użytkownik usunięty
Chyba załapałem, jeśli dobrze rozumiem to potrzebna jest trzecia płaszczyzna na której szkicujemy linię i wprowadzamy odniesienie do niej.



Cały czas myślałem że wystarczy w pierwszym odniesieniu podać jednocześnie: płaszczyznę odniesienia, odległość oraz kąt (wydawało się to naturalne i oczywiste).

W każdym bądź razie dziękuję za cierpliwość.

2011-06-27, 12:40
Pomógł 18 raz(y).
 Aby narysować linię odniesienia nie musisz extra płaszczyzny tworzyć.

Narysuj linię używając szkic 3D i zwymiaruj do innych płaszczyzn/odniesień.

Po wszystkim powinieneś mieć płaszczyznę 1, linię i płaszczyznę 2 (pod kątem do pł. 1 i przechodzącą przez linię).

Użytkownik usunięty
Dzięki, to rozwiązanie też przetestowałem

Pozdrawiam.
