SolidWorks 2016 - Kontroler wiązań

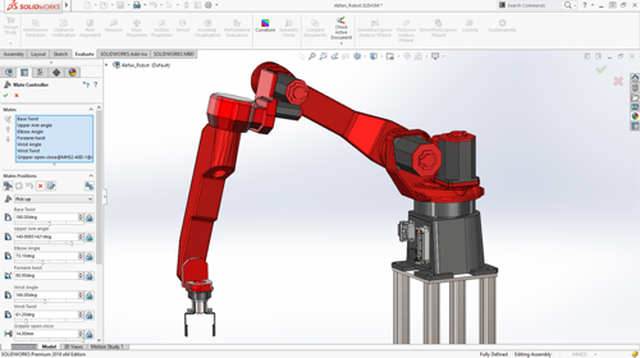

W SolidWorks 2016 pojawiło się nowe narzędzie umożliwiające manipulowanie wiązaniami w złożeniu - Kontroler wiązań.



Narzędzie pozwala wyświetlać, a także zapisywać pozycje komponentów w złożeniu dla różnych wartości wiązań, bez konieczności tworzenia konfiguracji dla każdego położenia. Można animować ruch między zapisanymi pozycjami, a wynik zamieścić w pliku avi.

Kontroler wiązań obsługuje następujące rodzaje wiązań: kąt, limit kąta, odległość, limit odległości, szczelina, szerokość. Dodatkowo, Kontroler wiązań jest zintegrowany z badaniami ruchu, dzięki czemu na podstawie zdefiniowanych pozycji można wykorzystać go w funkcji Animacja do tworzenia animacji ruchu.
